はんだ付け発熱体はどのようにして温度安定性を向上させるのでしょうか?

目次

概要の概要

• 何を定義するかはんだ付け発熱体それは、そしてそれが制御するもの（「熱」だけでなく、回復と伝達）。
• 現場の実際の苦情を測定可能なヒーターの問題に変換します。
• 安定性の要因となるセンサーの配置、熱結合、電力密度、酸化、制御遅れについて説明します。
• ヒーターテクノロジーを比較し、アプリケーションに適合させます。
• 実用的な選択チェックリストとメンテナンス プレイブックを提供します。
• スクラップややり直しを減らすトラブルシューティング手順を提供します。

はんだ付け発熱体とは実際には何ですか?

A はんだ付け発熱体はんだが溶けて金属表面を濡らす必要がある箇所で、電力を制御された熱エネルギーに変換するコンポーネントです。この定義は明白に思えますが、多くのはんだ付け問題は、ステーションが正しい温度を「読み取る」場合でも発生することに気づきます。

実際には、ヒーターの仕事は設定値に到達することだけではありません。それも必要です回復する銅プレーン、コネクタ シェル、または太いリード線によって熱が奪われると、瞬時に熱が放出されます。ヒーターが追いつかない場合、ジョイントの冷え、滞留時間の延長、パッドの浮き、フラックスの焦げ、チップの酸化が必要以上に速くなるなどの症状が発生します。

次のように考えてください。コントローラーは「350°C」を指令できますが、ジョイントはシステムがどれだけ早くエネルギーを供給し、負荷がかかった状態でもチップを安定に保つことができるかを考慮します。ここで、ヒーターの設計 (材料、形状、センサーの結合、絶縁) が体験を左右するのです。

一般的な顧客の問題点とその本当の意味

重要な洞察: ほとんどの苦情は「オペレーターのミス」ではありません。これらはシステムレベルの熱伝達の問題であり、ヒーター、チップインターフェース、制御方法を合わせて評価する必要があることを意味します。

なぜ温度安定性に失敗するのか

温度の安定性は、はんだ付けシステム全体によって保証されます。強いはんだ付け発熱体役に立ちますが、次のいずれかがオフになっている場合は、安定性が失われる可能性があります。

1. センサーの配置が作業面から遠すぎます。
   温度センサー (多くの場合、熱電対またはサーミスター) がチップ領域に密接に結合されていない場合、ステーションは、チップが負荷を受けて実際に冷却されている間、温度センサーが安定していると「認識」します。
2. ヒーターとチップ間の熱結合が不十分です。
   小さなエアギャップ、緩み、または磨耗により、インターフェースが絶縁体になる可能性があります。それを補うためにヒーターがより高温になるため、酸化が促進され、チップの寿命が短くなります。
3. 電力密度がジョブと一致しません。
   ファインピッチ作業では、オーバーシュートを最小限に抑えた高速で制御されたエネルギーの恩恵を受けます。重い銅とシールドにはより高い回復能力が必要です。単一サイズのヒーターでは、混合ワークロードでは期待外れになることがよくあります。
4. 絶縁体とリード線の設計は堅牢ではありません。
   熱サイクルを繰り返すと、内部の接合部や断熱材にストレスがかかります。ヒーターが頻繁にぶつかったり、ねじれたり、フラックスヒュームにさらされたりする場合、耐久性が重要になります。
5. 制御動作によりオーバーシュート/アンダーシュートが発生します。
   たとえ優れたヒーターであっても、制御チューニングが不安定になると、動作が悪くなる可能性があります。オーバーシュートは磁束を燃焼します。アンダーシュートにより滞留時間が長くなり、どちらも欠陥が増加します。

ヒーターの種類とそれぞれが適切な場合

ブランドはさまざまですが、ほとんどの場合、はんだ付け発熱体設計はいくつかの技術ファミリーに分類されます。トレードオフを理解することで、間違った「アップグレード」にお金を払わないようにすることができます。

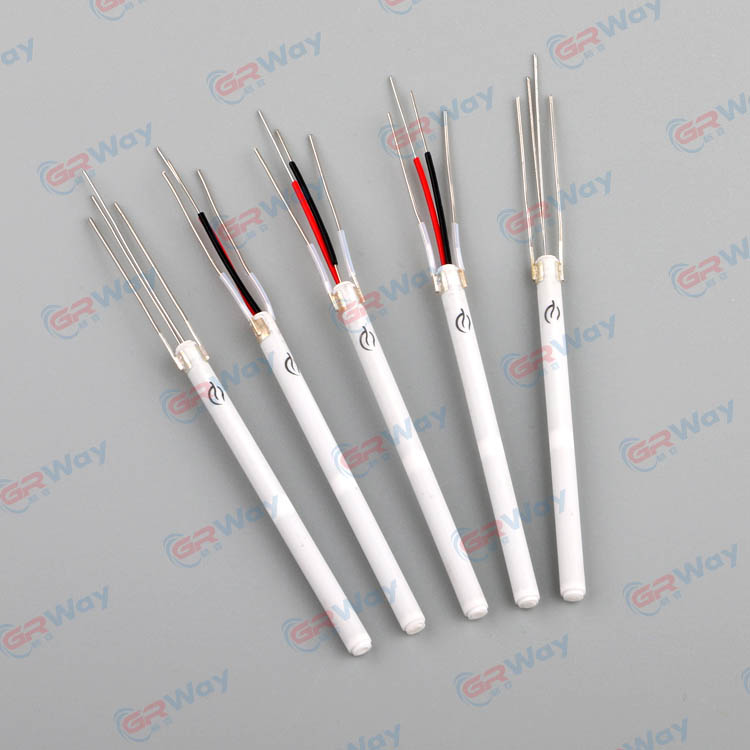

• 巻線セラミックヒーター
  セラミックの周囲または内部に埋め込まれたニクロムまたは同様の抵抗線。多くの場合、費用対効果が高く、広く使用されており、よく作られている場合は十分な耐久性があります。
• カートリッジ式ヒーター
  チューブフォームファクターに組み込まれたコンパクトなヒーター。これらは確実な電力密度を提供でき、チップ構造に強力に結合するように設計できます。

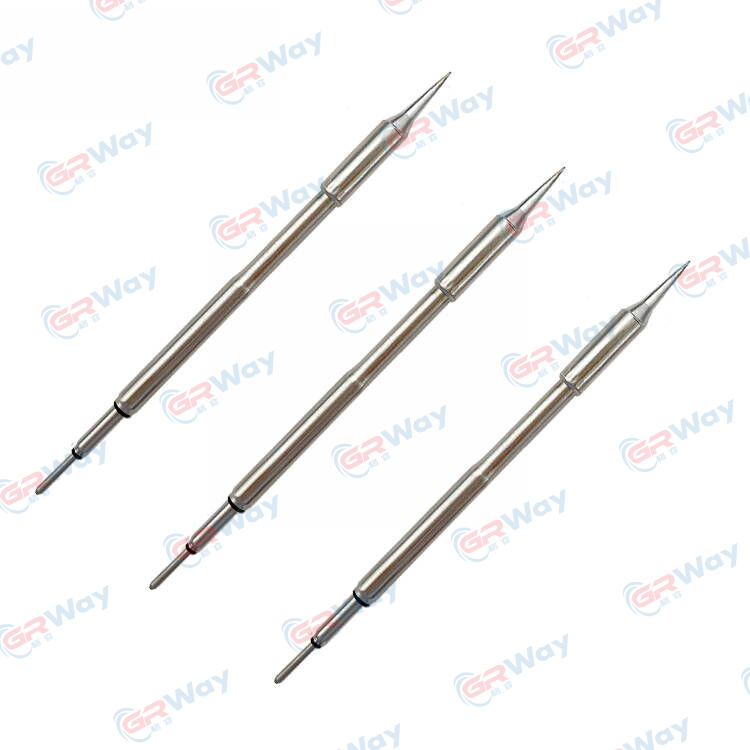

• 一体型ヒーター + センサーアセンブリ
  加熱と感知を作業面の近くに配置する設計。これらにより、応答時間が短縮され、「読み取り値と現実値」のギャップが減少することがよくあります。
• 自己調整セラミック (PTC のような動作)
  特定のセラミックは温度が上昇すると抵抗を増加させ、自然な制限効果をもたらします。一部のアプリケーションでは役立ちますが、パフォーマンスはシステム全体の設計に大きく依存します。

信頼できる結果を得るための選択チェックリスト

を評価するときは、このチェックリストを使用してください。はんだ付け発熱体新しいツール、修理プログラム、または生産ラインの場合:

• 回復要件:はんだ付けする必要がある最大の熱負荷は何ですか (グランドプレーン、シールド、ラグ、コネクタ)?
• 熱結合:ヒーターはチップまたは作業面とどのくらいしっかりと一貫して接続されていますか?
• センサーの統合:温度センサーは、負荷がかかった状態で実際のチップ温度を制御できるほど十分に近い位置にありますか?
• 空気流下での安定性:ファン、ヒューム排出、ドラフトはチップ温度に影響しますか?
• 電気的互換性:電圧、抵抗範囲、コネクタの種類、およびコントローラのサポート。
• 耐久性の要因:熱サイクル寿命、機械的堅牢性、絶縁抵抗、リード線の歪み緩和。
• 保守性:ハンドルアセンブリ全体を再加工せずにヒーターを交換できますか?
• プロセス適合:ヒーターは、極端な設定値を強制することなく、はんだ合金とフラックスの戦略をサポートしていますか?

比較表

メンテナンスとチップ寿命のベストプラクティス

最高のものでもはんだ付け発熱体先端を無視したり、プロセスに一貫性がない場合、「弱い」と感じられます。これらの習慣により酸化が軽減され、濡れが改善され、ヒーター アセンブリが保護されます。

• 最も低い有効設定値を使用してください。温度が高いほど「よりプロフェッショナル」になるわけではありません。多くの場合、フラックスの燃焼が速くなるだけです。
• 先端は缶詰のままにしておきます。薄いはんだコートにより酸化が軽減され、接合部への熱伝達が向上します。
• 先端の形状をジョイントに合わせます。より多くの表面積に接触するチップは熱をより速く伝達し、滞留時間を短縮します。
• 乾拭きや研磨剤による洗浄は制限してください。過剰な洗浄はメッキを損傷し、チップの故障を加速させます。
• リードを保護し、張力を緩和します。ヒーターの故障の多くは、熱的な故障ではなく、機械的な故障として始まります。

トラブルシューティング: 症状、原因、解決策

はんだ付けの品質が突然低下した場合は、推測ではなく、迅速な診断が必要です。一般的な「症状を解決する」パスは次のとおりです。

• 症状：大きな接合部でははんだがゆっくり溶けます。
  考えられる原因:回復が不十分、チップの接触不良、またはチップのサイズが正しくありません。
  修理：より大きなチップ形状を使用し、ヒーターとチップがしっかりとフィットしていることを確認し、コントローラーが電力を制限していないことを確認してください。
• 症状：こて先が急速に酸化し、はんだが濡れません。
  考えられる原因:設定値が高すぎる、高温でのアイドル時間が長い、またはチップ表面が汚れている。
  修理：温度を下げ、可能な場合はスタンバイ/スリープを使用し、チップを適切に再着色し、フラックスの適合性を評価してください。
• 症状：ステーションの温度は安定していますが、接合部に一貫性がないように見えます。
  考えられる原因:センサーが負荷がかかった状態で実際のチップ温度を読み取っていないか、インターフェースにエアギャップがあります。
  修理：ヒーターの取り付け位置を点検し、磨耗したスリーブ/リテーナーを交換し、より緊密なセンサー結合を備えたアセンブリを検討してください。
• 症状：短期間使用するとヒーターが繰り返し故障します。
  考えられる原因:熱衝撃、機械的歪み、または汚染による絶縁破壊。
  修理：ストレイン リリーフの取り扱いを改善し、急激な冷却 (特に激しい空気流による) を回避し、フラックスの残留物がヒーター内部に付着しないようにします。

メーカーと協力してカスタマイズされた暖房性能を実現

製品ライン用のヒーターを調達したり、一連のツールを整備したり、生産プロセスを拡大したりする場合、多くの場合、ヒーターを一般的なスペアパーツではなく、設計されたコンポーネントとして扱うことで最良の結果が得られます。有能なメーカーは、ウォームアップ時間、回復動作、動作電圧、センサーのスタイル、コネクタの形式、熱サイクル寿命などの目標の定義を支援します。

例えば、厦門緑道電子技術有限公司 アプリケーションが一貫した加熱動作、安定した組み立て公差、バッチ間で再現可能なパフォーマンスを必要とする場合、技術パートナーとしてアプローチできます。目標は簡単です。はんだ付け発熱体は 1 日目と 100 日目で同じように動作するため、プロセスは予測可能な状態を保ちます。

実際の使用条件 (デューティ サイクル、ターゲット材料、エアフロー、チップ スタイル、ピーク負荷ジョイント) を共有すると、電力不足の設計を回避し、基板に静かに損傷を与えるオーバーシュートが発生しやすいセットアップを防ぐことがはるかに簡単になります。

よくある質問

最後に

安定したはんだ付け発熱体それは、「なんとかやっていく」ことと、信頼できるプロセスを実行することの違いです。ヒーターがワークロードに適切に適合し、賢明なチップの実践に従って維持されると、滞留時間を短縮し、欠陥率を削減し、コンポーネントとオペレータの両方を不必要な熱ストレスから保護できます。
