セラミックペレット点火装置は最新のバイオマス暖房システムの信頼性をどのように再定義するのか

基本的な動作原理

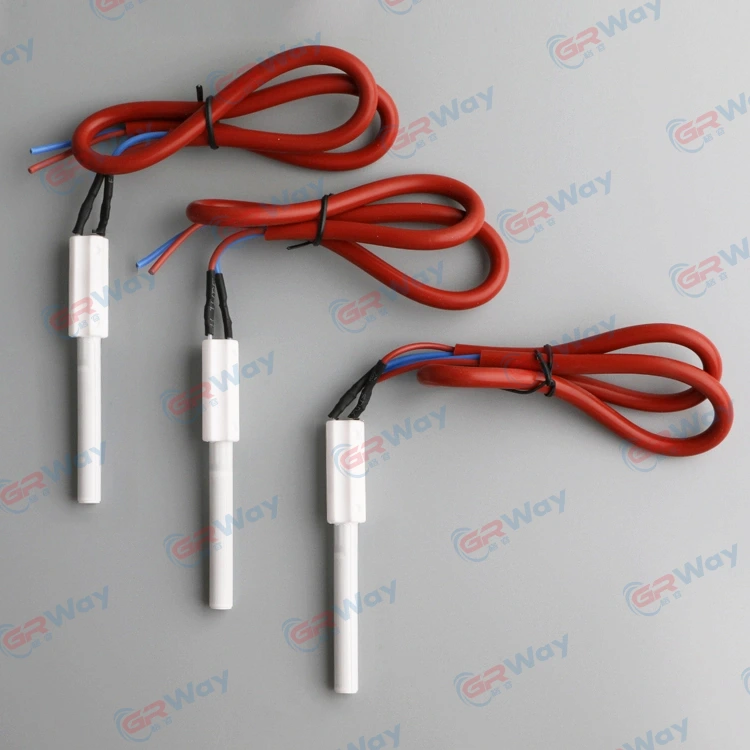

すべてのペレットストーブ、バイオマスボイラー、工業用固体燃料炉の中心には、電気エネルギーを燃焼の開始に必要な強力な熱パルスに変換する重要な実現技術が横たわっています。この技術は、セラミックペレット点火器電気抵抗加熱の原理を利用して、木質ペレット、木材チップ、練炭、およびさまざまな形態のバイオマスに点火するのに十分な温度を数秒以内に達成する高温面点火装置です。

の動作メカニズムセラミックペレット点火器エレガントでシンプルでありながら、技術的に洗練されています。セラミック発熱体 (通常は炭化ケイ素、窒化ケイ素、または高純度アルミナで構成される) に電流が流れると、材料固有の電気抵抗によりジュール加熱により強力な熱エネルギーが生成されます。この熱により、要素の表面温度が 800°C を超えるレベルまで急速に上昇し、一部の高度な配合物では 30 ～ 60 秒以内に 1000°C 以上に達します。

何が違うのかセラミックペレット点火器従来の金属外装の点火要素とは異なり、その独特の円筒状または管状の形状が特徴です。この設計により、燃焼用空気が発熱体の内部と外部の両方を同時に流れることができます。デュアルパス空気流は、流入空気が燃料床に送られる前に内部表面と外部表面の両方から加熱されるため、熱伝達効率を最大化します。この構造上の特徴により、点火装置は最小限のエネルギー消費で迅速な点火を実現できます。通常、従来の熱風ファンや点火ブロワーに必要なエネルギーの約 10 分の 1 しか消費しません。

点火シーケンスは、慎重に調整された進行に従います。通電すると、セラミックペレット点火器燃焼コントローラのタイミングパラメータに合わせて制御された時間枠内で動作温度に到達します。次に、加熱された要素が周囲の空気流の温度を上昇させ、その空気流が燃料ペレットに当てられます。過熱された空気がバイオマス燃料と接触すると、揮発性化合物が急速に追い出され、燃料の表面温度が自然発火点まで上昇します。燃焼が確立され、バーナーの主炎によって維持されると、点火器は通常、通電されず、次の始動サイクルまでアイドル状態のままになります。

この断続的な動作モードは、恒久的なパイロット火炎システムに比べて大幅な進歩を表しており、機器の動作寿命全体にわたって大幅なエネルギー節約に貢献します。セラミック構造により、セラミックペレット点火器断続的な点火義務に特有の極端な熱サイクルに劣化することなく耐えることができます。これは、金属外装の代替品が匹敵するのが難しい能力です。

材料科学: アルミナ vs. 窒化ケイ素

のパフォーマンス特性セラミックペレット点火器基本的には、それが製造されるセラミック材料によって決まります。市場を支配しているのは、アルミナ (酸化アルミニウム、Al₂O₃) と窒化ケイ素 (Si₃N₄) の 2 つの主な材料ファミリーです。それぞれに異なる利点とトレードオフがあり、さまざまなアプリケーション環境に適しています。

アルミナベースのセラミックペレット点火器

アルミナ セラミック点火器は、業界で定評のある主力製品であり、性能、信頼性、費用対効果の魅力的なバランスを提供します。高純度アルミナ (通常 92% ～ 96% Al2O3) がベース材料として機能し、セラミック マトリックス内に埋め込まれた一体型タングステン導体を備えています。この構造により、点火装置は 800°C ～ 1100°C の恒久的な動作温度に達することができます。

アルミナベースの主な利点セラミックペレット点火器デバイスには、優れた電気絶縁特性、強力な耐酸化性、そして大規模で一貫した品質を可能にする成熟した確立された製造プロセスが含まれています。これらの点火器は、標準的な工業用および家庭用ペレット炉の幅広い用途にわたって安定した性能を発揮します。コスト効率が高いため、コストが重要な考慮事項となる大量生産環境にとって特に魅力的です。

ただし、アルミナには一定の制限があります。高い強度を提供しますが、破壊靱性は先進的なセラミックの代替品と比較して比較的中程度です。これは、アルミナ点火装置が物理的衝撃や極端な熱衝撃による機械的損傷を受けやすい可能性があることを意味します。

窒化ケイ素セラミックペレット点火器

窒化ケイ素 (Si₃N₄) は次世代のセラミック点火技術であり、温度、熱サイクル、耐用年数の限界を押し上げる要求の厳しい用途向けに設計されています。窒化ケイ素点火装置は、最大 1200°C ～ 1400°C のピーク動作温度を達成でき、アルミナベースの代替品の能力を大幅に上回ります。

窒化ケイ素の優れた性能は、その優れた材料特性に由来しています。熱伝導率が高く、より速い熱応答とより迅速な温度上昇が可能になります。その破壊靱性はアルミナよりも大幅に高く、機械的ストレスや熱衝撃に対する優れた耐性を備えています。極度の高温、頻繁な起動/停止、および高サイクルの動作条件下では、窒化ケイ素点火器は耐用年数が大幅に延長されます。一部のメーカーは、要求の厳しいサ​​イクル負荷において、窒化ケイ素コンポーネントは従来のアルミナ セラミックの 10 倍の動作寿命を達成できると報告しています。

この強化されたパフォーマンスのトレードオフは、材料コストの増加とより複雑な加工要件です。したがって、窒化ケイ素点火装置は、高級加熱装置、ハイエンド産業用途、および最大限の信頼性と寿命が追加投資に見合うシナリオに最適です。

材料性能の比較

次の表は、アルミナと窒化ケイ素の主な性能の違いをまとめたものです。セラミックペレット点火器バリエーション:

重要な性能仕様

の技術仕様を理解するセラミックペレット点火器は、適切な選択、統合、トラブルシューティングに不可欠です。次のパラメータは、これらの重要なコンポーネントの動作範囲と機能を定義します。

電気的パラメータ

のセラミックペレット点火器通常、標準 AC 電圧用に設計されており、120V および 230V/240V が最も一般的です。定格電力は用途や形状によって異なり、コンパクトな住宅用ユニットの約 100W から産業用および商業施設用の 300W 以上まであります。抵抗値は通常 30 ～ 50 オームの範囲内に収まりますが、特定の設計ではこの範囲から外れる場合があります。

イグナイタの電圧と電力の仕様を制御システムの出力に一致させることが非常に重要です。過剰な電圧は局所的な過熱を引き起こし、コンポーネントの劣化を促進する可能性があります。逆に、電圧が不十分な場合、イグナイターが確実な点火に必要な温度に到達できず、始動不良や不完全燃焼が発生する可能性があります。

熱性能

あらゆるものの決定的な熱特性セラミックペレット点火器発火温度に迅速かつ確実に到達する能力です。プレミアムイグナイターは 30 秒以内に 500°C、60 秒以内に 800°C に到達します。最高温度性能は材料によって異なりますが、炭化ケイ素と窒化ケイ素のバリエーションは特定の条件下で 1500°C に達することができます。

発熱体全体の温度均一性も同様に重要です。高度な製造プロセスにより、繰り返しの加熱サイクルにわたってホットゾーンが一貫した温度プロファイルを維持し、早期故障につながる可能性のある局所的なホットスポットを防ぎます。

機械的および寸法的仕様

セラミックペレット点火器デバイスは、さまざまな機器設計に合わせてさまざまな形状で利用できます。標準的な円筒形ヒーターは通常、長さが 94 mm ～ 130 mm、直径が 18 mm です。設置スペースが限られているコンパクトなバーナーヘッドや復水ボイラーにもスリムなデザインが用意されています。

セラミック要素は通常、耐熱性セラミック ベースに収容され、機械的保持と電気的接触の両方を提供するクランプ スプリングによって固定されます。このモジュール構造により、必要に応じて現場で簡単に交換できるため、機器のダウンタイムが最小限に抑えられます。

暖房プラットフォーム全体にわたるアプリケーション エコシステム

の多用途性セラミックペレット点火器は、これを幅広い加熱機器で選択される点火技術にしました。さまざまな動作条件下でさまざまな種類の燃料に確実に点火できるその能力により、住宅分野と産業分野の両方で広く採用されています。

家庭用ペレットストーブおよびボイラー

住宅用暖房市場では、セラミックペレット点火器この技術は、現代のペレットストーブやペレットボイラーに事実上普及しています。これらの家電製品は、点火装置に依存して各加熱サイクルの開始時に自動的に燃焼プロセスを開始するため、手動照明の必要性がなくなり、プログラム可能なサーモスタット制御の操作が可能になります。

点火装置の急速加熱機能 (通常は 60 ～ 90 秒以内に点火に達します) は、最新のペレット供給システムおよび燃焼用空気ファンの制御シーケンスと完全に一致します。この同期により、点火装置が動作温度に達したときに正確に燃料が供給され、空気の流れが確立され、始動効率が最適化され、点火の重要な最初の数秒間の未燃焼燃料の排出が最小限に抑えられます。

バイオマスボイラー・工業炉

商業用および産業用バイオマス暖房システムには、住宅用機器よりも厳しい点火要件があります。これらのシステムは通常、より大きな燃料量とより厳しい排出基準を備えた、より高い容量で動作します。のセラミックペレット点火器必要な場所に集中して強力な熱を正確に供給する能力により、これらの課題に対応します。

標準的な木質ペレットに加えて、セラミック点火装置は、木チップ、分割丸太、わら、練炭、トウモロコシ、その他の農業残渣を含む幅広いバイオマス燃料に点火できます。この燃料の柔軟性により、この技術は、バイオマス原料の入手可能性が季節によって変化する地域、または事業者が燃料供給の多様化を求めている地域で特に価値があります。

特殊かつニッチなアプリケーション

適応力セラミックペレット点火器この技術は従来の加熱用途を超えて拡張されています。これらの部品は、灯油ファンヒーター、小規模工業炉点火システム、香炉、およびさまざまなニッチな暖房装置に使用されています。自動車、医療、半導体産業では、同様のセラミック発熱体が特殊機器の革新的な加熱ソリューションとして機能します。

この多用途性を可能にする重要な特性、つまり急速加熱、高温能力、耐薬品性、電気絶縁性により、セラミックペレット点火器この基礎技術は、加熱システムの設計が進化するにつれて新たな用途を見出し続けています。

耐久性、耐熱衝撃性、寿命

の最も魅力的な利点の 1 つは、セラミックペレット点火器従来の点火技術と比べて優れているのは、固体燃料燃焼装置に特有の過酷な動作条件に対する優れた耐久性と耐性です。

耐熱衝撃性

熱衝撃 (急激な温度変化によって引き起こされる応力) は、点火コンポーネントの主な故障メカニズムの 1 つです。あセラミックペレット点火器周囲温度から 1000°C までの温度変動が数分以内に発生する可能性があり、耐用年数にわたって何千回も繰り返されます。先進的なセラミック材料は、この過酷な負荷サイクルに耐えるように特別に設計されています。

窒化ケイ素点火器は優れた耐熱衝撃性を示し、一部の配合物は故障することなく 800°C 以上の温度差に耐えることができます。アルミナベースの点火器でも、熱衝撃耐性は中程度ですが、繰り返しの熱負荷下で疲労亀裂や酸化が起こりやすい金属外装の代替品よりも大幅に優れています。

耐酸化性と耐食性

ペレットストーブやバイオマスボイラー内の燃焼環境は腐食性が高く、湿気、揮発性有機化合物、点火部品を攻撃する可能性のあるさまざまな燃焼副生成物が含まれています。のセラミックペレット点火器は、その固有の化学的安定性を通じてこの課題に対処します。これらのイグナイターに使用されているセラミック材料は、電気的に耐酸化性と耐腐食性があり、激しい燃焼雰囲気に長時間さらされた後でも、構造の完全性と電気的特性を維持します。

製造プロセスにより、この耐久性がさらに向上します。高品質のイグナイターでは、導電パスがセラミック マトリックス内に完全に埋め込まれており、電気回路を腐食攻撃から保護します。この構造により、イグナイタは周囲から電気的に絶縁されたままとなり、電気接点はセラミック ハウジングによって保護されたままになります。

定量化された耐用年数

モダンなセラミックペレット点火器デバイスは、アプリケーションに適切に適合すると、驚くべき寿命を示します。プレミアム イグナイターは 100,000 回を超える加熱サイクルでテストされており、一部の設計では実際の動作条件下で最大 100,000 サイクルを達成しています。暦時間の観点から見ると、一般的な家庭用点火器は通常の使用で 3 ～ 5 年持続しますが、工業用グレードの窒化ケイ素点火器はこの期間を大幅に超える可能性があります。

従来の金属コイル点火器と比較してセラミック点火器の耐用年数は長く、通常は 5 ～ 10 倍長いため、メンテナンスの頻度が減り、交換部品のコストが削減され、システム全体の信頼性が向上します。

一般的な故障モードと診断アプローチ

一方、セラミックペレット点火器は非常に信頼性が高く、潜在的な故障モードを理解することで効果的なトラブルシューティングと予防保守が可能になります。ほとんどの障害は製品の欠陥によるものではなく、特定の動作条件またはシステムの相互作用に起因します。

電圧と電力の不一致

イグナイタの早期故障の最も一般的な原因の 1 つは、電圧の不一致です。印加電圧が点火装置の設計仕様を超えると、局所的な過熱が発生し、材料の劣化が促進され、早期故障につながります。逆に、電圧不足の状態ではイグナイタが点火温度に達することができず、繰り返しの始動試行が発生し、イグナイタと制御システムの両方にストレスがかかる可能性があります。

電圧関連の問題を診断するには、点火サイクル中にイグナイタ端子の電圧を測定する必要があります。定格電圧からの大幅な逸脱がある場合は、調査して修正する必要があります。

物理的な損傷と汚染

のセラミック要素セラミックペレット点火器頑丈ではありますが、壊れないわけではありません。設置時やメンテナンス時の物理的衝撃により、ひび割れや欠けが発生し、性能が損なわれる可能性があります。さらに、エレメント表面に炭素が堆積したり灰が蓄積するとヒーターが絶縁され、熱伝達効率が低下し、局所的な過熱を引き起こす可能性があります。

目視検査は定期的なメンテナンスの一部として行う必要があります。亀裂、変色、または表面の汚染の兆候がある場合は、さらなる調査または交換が必要です。

熱サイクル疲労

優れた耐熱衝撃性を持ちながらも、セラミックペレット点火器何千回もの加熱サイクルを経ると、最終的に耐用年数の終わりに達します。故障モードは通常、抵抗の増加、加熱速度の低下、または完全な開回路として現れます。発火時間と温度上昇率を監視することで、劣化を早期に警告できます。

ときセラミックペレット点火器耐用年数が終了した場合でも、モジュール設計により交換が簡単です。イグナイタはセラミックベースに交換可能に挿入され、クランプスプリングによって固定され、簡単な接続を通じて電気的に接続されます。この設計により、特殊なツールや広範なトレーニングを必要とせずに、現場での迅速な交換が可能になります。

インストールのベスト プラクティスと運用ガイドライン

耐用年数と性能を最大限に引き出すセラミックペレット点火器設置方法と動作パラメータに注意する必要があります。以下のガイドラインは、数十年にわたる現場経験から導き出された業界のベスト プラクティスを表しています。

適切な電気接続

確実な低抵抗の電気接続は、イグナイターの信頼性の高い動作のために不可欠です。接続が緩んでいると、アーク放電、電圧降下、局所的な加熱が発生し、点火装置と接続ワイヤの両方が損傷する可能性があります。すべての電気接続はメーカー指定のトルク値で締め、過熱や腐食の兆候がないか定期的に検査する必要があります。

エアフローの最適化

独特のスルーホール形状により、セラミックペレット点火器最適な熱伝達は適切な空気の流れに依存します。空気経路に障害物があると、灰の蓄積、コンポーネントの位置ずれ、不適切な取り付けなどによって、点火性能が大幅に低下する可能性があります。イグナイターとその周囲の空気通路の定期的な検査と清掃は、日常のメンテナンスの一部として行う必要があります。

次のチェックリストは、主要なインストールとメンテナンスの実践方法をまとめたものです。

• 設置前にイグナイターと制御システム間の電圧の互換性を確認してください。
• 電気接続が清潔で、しっかりしていて、腐食がないことを確認してください
• 点火要素の中および周囲に空気の流れが妨げられていないことを確認する
• 取り付ける前にセラミック要素に亀裂や損傷がないか検査してください。
• 性能低下の最初の兆候が現れたらイグナイターを交換してください
• 交換日を文書化してメンテナンス間隔を確立する

制御システムの統合

最新の加熱機器には、点火シーケンスを管理する高度な制御ロジックが組み込まれています。制御システムは、正しい電圧と電力供給時間を適切に提供するように適切に設定されている必要があります。セラミックペレット点火器。プレパージ時間、点火試行期間、点火後の安定化期間などのパラメータは、機器メーカーの仕様に従って設定する必要があります。

間欠点火システムは、始動および再点火シーケンス中にのみ点火装置に通電し、点火装置の寿命を最大化し、エネルギー消費を最小限に抑えるための最適な動作モードを表します。連続通電は、装置設計で特に必要とされる特殊な用途を除き、避けてください。
