電子デバイスが小型化するとともに電力密度が上昇し続けるにつれて、発熱コンポーネントとその冷却経路の間の材料がますます重要になります。 熱伝導率が高いだけでは十分ではありません。エンジニアはまた、電気絶縁、制御された熱膨張、機械的安定性、耐薬品性、および繰り返しの温度変化に対する信頼性の高い性能も必要とします。 これらの複合要件により、高度なセラミックが要求の厳しい熱および電気インターフェースとしてますます検討されるようになっていることが説明されています。
窒化アルミニウムセラミックスは、高い熱伝導性と電気絶縁性の組み合わせが評価されている高度なテクニカル セラミックです。熱を除去するが追加の絶縁が必要な導電性金属とは異なり、緻密な AlN は誘電体分離を維持しながら熱を拡散するための直接的なセラミック プラットフォームを提供できます。 熱膨張係数が比較的低いため、シリコンなどの半導体材料との適合性も高くなります。 これらの特性は、高出力エレクトロニクス、半導体装置、レーザー システム、LED パッケージ、パワー モジュール、マイクロ波コンポーネント、および特殊な熱構造におけるアプリケーションをサポートします。 実際の選択プロセスでは、熱伝導率、純度、誘電挙動、形状、表面仕上げ、寸法公差、メタライゼーション、接合方法、動作温度、完成したアセンブリの実際の熱経路を考慮する必要があります。
目次
セクションにジャンプするトピックに直接移動するには、以下のセクションを選択してください。
素材とは何ですか?なぜそれが重要ですか?
窒化アルミニウムは、アルミニウムと窒素から形成される非酸化物工業用セラミックです。 その結晶構造と強力な原子結合により、熱的、電気的、機械的、化学的特性の独特な組み合わせが得られます。 この材料は、コンポーネントが導電体になることなく効率的に熱を伝導する必要がある場合に特に価値があります。
従来の熱経路では、設計者はヒート スプレッダと断熱材を別個の機能として考えることがよくあります。 金属プレートは熱を急速に拡散する可能性があり、ポリマーまたは酸化物セラミック層は電気的絶縁を提供します。 インターフェースが追加されるたびに、熱抵抗、機械的複雑さ、または別の潜在的な故障点が生じます。 高密度の AlN コンポーネントは、単一の加工層で複数の機能を組み合わせることができ、特定のパワーおよび半導体アセンブリのアーキテクチャを簡素化します。
高格子ベースの熱輸送により、熱は局所的なホットスポットから離れてヒートシンクまたは冷却インターフェースに向かって移動します。
高い電気抵抗率により、導電性トレースと電力供給コンポーネントを支持構造から電気的に絶縁したままにすることができます。
低い熱膨張係数は、セラミック部品を半導体および金属材料と接合する際の応力を軽減するのに役立ちます。
したがって、材料の実際的な重要性は、単一の見出しの仕様ではなく、その特性の相互作用によって決まります。 高出力デバイスの場合、熱性能は高いが寸法安定性が低い基板は信頼性の問題を引き起こす可能性があります。 セラミックは絶縁性に優れていますが、熱拡散が不十分であると、電子部品のジャンクション温度が上昇する可能性があります。 材料の選択では、単一の個別の数値ではなく、完全な熱および電気システムを考慮する必要があります。
熱伝導率は熱管理をどのようにサポートしますか?
熱伝導率は、温度勾配下で熱が材料中をどのように効果的に移動するかを表します。 高出力エレクトロニクスでは、この特性は、半導体ダイ、パワーデバイス、レーザー、LED、またはその他の発熱コンポーネントから熱がどれだけ早く逃げるかに直接影響します。
緻密な AlN は、純度、微細構造、加工条件、製品グレードに応じて、およそ 140 ～ 230 W/m・K の範囲の熱伝導率で製造されることがよくあります。 アプリケーションでより効率的な熱拡散が必要な場合は、より高い導電率のグレードを設計できます。 実際の性能は、常に、指定された材料グレードおよび形状に対するメーカーの公表値を使用して評価する必要があります。
熱拡散が伝導率よりも複雑な理由
導電率の値が高くても、アクティブ デバイスの低温が自動的に保証されるわけではありません。 全熱経路には、半導体ダイ、接着層、セラミック基板、メタライゼーション、サーマルインターフェースマテリアル、ベースプレート、ヒートシンク、冷却媒体が含まれる場合があります。 各インターフェースは抵抗を追加します。 したがって、適切に設計されたセラミック基板は、設計された熱ネットワークの一部として機能します。
幾何学模様も重要です。 薄いセラミック層は伝導距離を減らすことができますが、それでも電圧絶縁、機械的強度、取り扱い、接合の要件を満たさなければなりません。 部品を厚くすると、熱抵抗が増加する一方で、電気的間隔と機械的堅牢性が向上する可能性があります。 エンジニアは、1 つの変数を個別に最適化するのではなく、これらの要件のバランスを取る必要があります。
| 財産 | 一般的なエンジニアリング範囲 | なぜそれが重要なのか | 設計上の考慮事項 |
|---|---|---|---|
| 熱伝導率 | 約140～230W/m・K | セラミックを通して熱を移動させます | グレード固有のテスト値を使用する |
| 熱膨張係数 | 約4.0～4.7×10−6/K | 温度による寸法変化を制御 | ダイ、銅、アルミニウム、接合層との比較 |
| 誘電率 | 通常は 8 ～ 9 くらい | 電気的および RF の動作に影響を与える | 周波数と温度条件を確認する |
| 密度 | 約3.26 g/cm3 | コンポーネントの質量と構造設計に影響を与える | 気孔率と最終焼結密度を考慮する |
| 電気抵抗率 | 緻密な断熱グレードでは非常に高い | 電気絶縁をサポート | 実際の条件下で絶縁要件を検証する |
示されている値は、普遍的な仕様ではなく、一般的な技術範囲です。 製造グレードは、純度、添加剤、処理ルート、密度、寸法、試験条件によって異なる場合があります。
熱伝導率も温度が上昇すると変化します。 現実的な熱設計を行うには、エンジニアは、室温の値が動作範囲全体で一定であると仮定するのではなく、入手可能な場合は温度依存の材料データを使用する必要があります。
電気絶縁はコンポーネントの設計をどのように改善しますか?
パワー エレクトロニクスには、多くの場合、一見相反する 2 つの機能が必要です。基板は、不要な電流が隣接する構造に流れるのを防ぎながら、効果的に熱を除去する必要があります。 金属は優れた熱伝導性を提供しますが、導電性もあります。 多くのエンジニアリング セラミックは絶縁の問題を解決しますが、そのすべてが最新の電力密度に対して十分に高い熱伝導率を提供するわけではありません。
緻密な AlN は電気抵抗率が高いため、セラミック絶縁体上に導電回路を実装または金属化することができます。 これが、セラミック基板がパワー半導体モジュール、LED アセンブリ、レーザー パッケージ、特殊な電子構造に使用される理由の 1 つです。
大きな熱障壁を作らずに電気的に絶縁
従来の多層熱スタックでは、断熱材が熱伝達の制限要因になる可能性があります。 熱伝導率の低い電気絶縁材料は、アクティブデバイスの近くに熱を閉じ込めながら、回路を電気的に保護することができます。 熱伝導性セラミックは、熱が絶縁体を通って移動できるようにすることで、この問題を軽減します。
誘電挙動も重要
電気絶縁は抵抗率だけで定義されるものではありません。 設計者は、誘電率、誘電損失、破壊強度、表面漏れ、沿面距離、電気的動作に対する温度や湿度の影響も評価できます。
高周波システムの場合、誘電特性はインピーダンス、信号完全性、寄生容量、RF 損失に影響を与える可能性があります。 高電圧システムの場合、物理的な厚さと表面の設計が特に重要になります。 材料には強力な固有の絶縁特性が備わっている場合がありますが、完成したコンポーネントには依然として注意深い間隔と表面エンジニアリングが必要です。
電気的絶縁により、熱が基板を通過しながら、金属化導体とパワーデバイスが絶縁セラミックプラットフォーム上で動作することが可能になります。
制御された誘電挙動は、寄生容量と誘電損失を管理する必要がある場合に、安定した電気的性能をサポートできます。
熱膨張の適合性がなぜ重要なのでしょうか?
すべての材料は温度が変化すると寸法が変化します。 多層電子パッケージでは、異なる材料が異なる速度で膨張します。 これらの差が大きい場合、加熱と冷却を繰り返すと界面に機械的応力が発生する可能性があります。
緻密な AlN の熱膨張係数はシリコンの熱膨張係数に近く、通常は約 4.0 ～ 4.7 × 10 です。−6/K は一般的なエンジニアリンググレードの場合です。 過度の熱膨張の不一致は、熱サイクル中の反り、界面応力、亀裂、または層間剥離の原因となる可能性があるため、この相対的な適合性は半導体パッケージングにおいて特に価値があります。
熱サイクルが特別な注意を払う必要がある理由
電子システムが同じ温度に保たれることはほとんどありません。 電源モジュールは、アイドル状態、中負荷、ピーク負荷、シャットダウンの間を繰り返し移動することがあります。 レーザー パッケージでは、起動と冷却期間が繰り返される場合があります。 半導体製造装置はプロセス温度にさらされ、その後冷却段階にさらされることがあります。
各熱サイクルにより膨張と収縮が発生します。 材料が互いに接着されるとき、界面はそれらの相対的な動きに対応する必要があります。 熱膨張を一致させても応力を完全に排除することはできませんが、機械的不一致の重要な原因の 1 つを軽減できます。
材料の組み合わせをシステムとして評価する必要がある
セラミックはアセンブリ内の 1 つの層にすぎません。 銅、アルミニウム、シリコン、はんだ、ろう付け接合、メタライゼーション システム、およびサーマル インターフェイス材料はすべて、総応力に寄与する可能性があります。 したがって、エンジニアはセラミックを単独で評価するのではなく、材料スタック全体の膨張係数を比較する必要があります。
- 2 つの材料間のみではなく、アセンブリ全体で CTE 値を比較します。
- 熱サイクル温度、滞留時間、サイクル数を評価します。
- 剛性は応力分布に影響するため、厚さと形状を考慮してください。
- 接合方法とメタライゼーション方法のそれぞれの熱制限を確認してください。
- 機械的信頼性の検証には実際の組み立て条件を使用します。
材料はどのように製造され、高密度化されるのでしょうか?
先進的なセラミックの性能は、その製造ルートに大きく依存します。 最終ボディに過剰な多孔性、好ましくない不純物相、または熱を運ぶフォノンを散乱させる微細構造欠陥が含まれている場合、高い熱伝導率を得るのは困難です。
粉末の調製
製造は、適切な純度および粒子特性に合わせて選択された窒化アルミニウム粉末から始まります。 粉末の品質は、充填挙動、焼結反応、粒子の発達、セラミックの最終的な電気的および熱的特性に影響を与えます。
フォーミングとグリーンマシニング
コンポーネントの設計に応じて、粉末はテープキャスティング、プレス、射出成形、またはその他のセラミック成形方法などのプロセスによって成形される場合があります。 薄い基板では、最終部品が焼成後に平坦性と寸法安定性を維持する必要があるため、特に制御された成形が必要になる場合があります。
焼結と緻密化
窒化アルミニウムは強い共有結合を持っているため、一部の従来の酸化物セラミックよりも緻密化が要求されます。 焼結助剤を導入して緻密化を促進し、粒界相を制御することができます。 処理温度、雰囲気、粉末の化学的性質、添加剤システム、および焼成スケジュールはすべて、最終的な微細構造に影響を与えます。
- パウダーコンディショニング：生のセラミック粉末は、一貫した粒子分布、純度、および成形挙動を実現するように準備されています。
- 整形:粉末は、必要なコンポーネントの形状に対応する素地に成形されます。
- 制御された焼結:熱処理によりボディが緻密になり、必要な粒子構造が発達します。
- 仕上げ:表面は、設計要件に応じて、研削、研磨、ラッピング、穴あけ、切断、またはその他の加工を行うことができます。
- 検査：寸法、表面品質、電気的動作、熱特性、およびその他の顧客定義の特性を評価できます。
高度なセラミックは硬くて脆いため、焼結後の機械加工には適切なダイヤモンドベースまたはその他の特殊な工具が必要です。 したがって、設計段階では、達成可能な公差、コーナーの半径、穴の形状、表面仕上げ、および潜在的なエッジ損傷を考慮する必要があります。
最終的なパフォーマンスを制御する重要な要素はどれですか?
同じ公称材料で作られた 2 つのコンポーネントは、加工履歴が異なるため、異なるパフォーマンスを発揮する可能性があります。 熱伝導率、強度、誘電挙動、および寸法安定性は、粒子構造、気孔率、不純物レベル、添加剤の化学反応、および焼結条件の影響を受けます。
純度および酸素関連の効果
酸素関連の欠陥や二次相は格子挙動や熱輸送に影響を与える可能性があるため、AlN プロセスでは酸素は重要な考慮事項です。 不純物が過剰に含まれると熱伝導率が低下する可能性があるため、高性能グレードでは慎重な粉末制御と緻密化が必要になります。
気孔率
内部細孔は連続的な熱伝達経路を遮断し、機械的強度を低下させる可能性があります。 したがって、要求の厳しい熱用途では、高い相対密度が重要な品質特性となります。
結晶粒成長と結晶粒界
結晶セラミック内の熱は主に格子振動によって伝達されます。 欠陥、不純物、粒界、および特定の二次相により、これらの振動が散乱する可能性があります。 したがって、微細構造の制御は高導電性グレードの開発の中心となります。
表面状態
表面仕上げは、接合品質、メタライゼーション、接触抵抗、寸法精度、アセンブリの一貫性に影響を与える可能性があります。 サーマル基板は単なるバルク材料ではありません。そのインターフェイスは最終的なパフォーマンス方程式の一部です。
熱伝導率、誘電特性、密度、強度、熱膨張によって、セラミックが物質体としてどのように動作するかが決まります。
平坦度、粗さ、メタライゼーション、接合品質、接触面積、および寸法公差によって、完成したアセンブリ内でセラミックがどの程度効果的に機能するかが決まります。
この区別は、サプライヤーの評価時に重要です。 データシートの値は材料または試験片を表しますが、インターフェースと形状が全体の熱経路と電気経路に影響を与えるため、組み立てられたコンポーネントは異なる動作をする可能性があります。
エンジニアリングではどのような形状と形状が使用されますか?
工業用セラミックコンポーネントは、熱経路、電気レイアウト、接合方法、利用可能な設置スペースに応じて、いくつかの形状で製造できます。 最適な形状は、材料の特性だけではなく、組み立てによって決まります。
平坦なセラミック プレートは、メタライゼーション、回路レイアウト、パワー モジュール、半導体デバイス、および熱拡散アセンブリのベースとなります。
薄いシートまたはディスク状部品は、コンパクトな熱経路、センサー構造、絶縁層、および特殊な電子アセンブリをサポートできます。
標準の平らな形状が不十分な場合は、カスタムの穴、スロット、段、溝、取り付け機能を組み込むことができます。
厚さの選択
厚さは、熱抵抗、絶縁耐力、剛性、寸法安定性、機械的取り扱いに影響します。 コンポーネントが薄いと伝導距離が短くなる可能性がありますが、コンポーネントが厚いと物理的な分離や構造的サポートが大きくなります。
平面度と公差
熱アセンブリと電気アセンブリは、多くの場合、複数の層間の密接な接触に依存します。 過度の反りや凹凸があると、有効接触面積が減少し、局所的な熱抵抗が増加する可能性があります。 したがって、平面度の要件は、表面仕上げと寸法公差と並行して確立する必要があります。
穴、スロット、エッジ フィーチャ
形状により応力集中が変化します。 小さな穴、鋭い内部コーナー、狭いリブ、および急激な厚さの変化により、脆いセラミックに局所的な応力集中が生じる可能性があります。 丸みを帯びた移行部と適切なフィーチャー寸法により、製造性が向上し、不必要な機械的リスクが軽減されます。
カスタム コンポーネントの場合、通常、設計の初期段階で製造可能性を考慮することで最良の結果が得られます。 全体の寸法のみを指定した図面では、信頼性の高い生産を行うための十分な情報が定義されていない可能性があります。 平面度、粗さ、エッジの状態、穴の公差、面取り、材料グレード、およびテスト要件はすべて文書化する必要がある場合があります。
先端エレクトロニクスのどこで使用されていますか?
熱伝導性、電気絶縁性、化学的安定性、熱膨張適合性の組み合わせにより、要求の厳しい幅広い用途をサポートします。 共通の要件は、電気的分離や寸法安定性を犠牲にすることなく熱を制御する必要があることです。
1. パワー半導体モジュール
パワー トランジスタ、ダイオード、絶縁ゲート デバイス、およびその他のスイッチング コンポーネントは、局所的にかなりの熱を発生します。 セラミック基板は、熱をヒートシンクに伝えながら、金属化された回路領域とその下にある冷却構造との間に電気的絶縁を提供できます。
2. LEDおよび高輝度照明システム
高出力 LED は、電気入力の一部を熱に変換します。 ジャンクション温度が過度に上昇すると、光出力、信頼性、動作安定性に影響を与える可能性があります。 熱伝導性の絶縁基板は、活性領域から熱を逃がすのに役立ちます。
3. レーザーおよび光通信コンポーネント
波長、出力の安定性、デバイスの寿命は熱条件に依存する可能性があるため、レーザー ダイオードと光送信機は温度の影響を受けやすい場合があります。 セラミック パッケージとサブマウントは、これらのコンポーネントの周囲に制御された機械的および熱的プラットフォームを提供します。
4. 半導体製造装置
半導体処理装置では、熱、電力、真空環境、腐食性プロセス条件、および厳しい寸法要件が組み合わされることがよくあります。 AlN ベースのコンポーネントは、熱管理と電気絶縁の両方が必要な場合に使用できます。
5. 高周波およびRFシステム
マイクロ波および RF コンポーネントは熱を発生する可能性がある一方で、予測可能な誘電挙動も必要とします。 材料の選択では、熱伝導率だけではなく、誘電率、損失特性、動作周波数、温度、回路形状を考慮する必要があります。

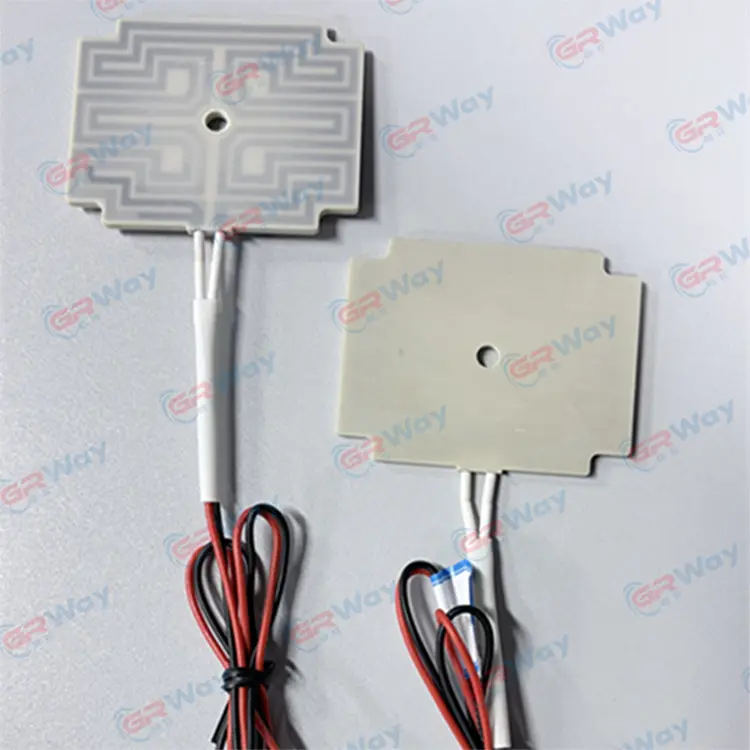

6. 精密加熱と熱構造
一部の先進的なセラミックアセンブリは、発熱体や温度に敏感なシステム用の熱効率の高い構造プラットフォームとして AlN を使用しています。 このような設計では、電気的にアクティブなコンポーネントが適切に絶縁された状態を保ちながら、熱が制御された方向に移動する必要があります。
7. 医療機器および分析機器
分析および医療機器には、コンパクトな熱構造、電気絶縁、寸法安定性、および厳しい動作環境に対する耐性が必要な場合があります。 特定のセラミックグレードは、温度、化学物質への曝露、清浄度、および電気要件に適合する必要があります。
- 高出力スイッチングおよび変換システム
- LEDおよび光電子パッケージ
- レーザーダイオードと光通信パッケージ
- 半導体プロセス装置
- RF およびマイクロ波電子アセンブリ
- 特殊なセラミック加熱構造
- 医療、分析、精密電子機器
他のテクニカルセラミックとどう違うのですか？
あらゆる用途に普遍的に優れたセラミック材料はありません。 エンジニアは通常、熱伝導率、誘電特性、機械的強度、破壊挙動、熱膨張、化学的安定性、加工要件、完成したアセンブリの要件を比較します。
アルミナ
アルミナは、電気絶縁性、機械的強度、化学的安定性、確立された加工方法の成熟した組み合わせを提供するため、広く使用されています。 その熱伝導率は一般に高伝導率の AlN グレードよりも低いため、熱抵抗がより重要な設計制約となる場合には、AlN が魅力的になります。
窒化ケイ素
窒化ケイ素は、高い機械的靭性、強力な熱衝撃耐性、および優れた高温安定性で知られています。 AlN は、耐破壊性と構造性能が特に重要な用途に適していますが、電気絶縁性と高い熱伝導率を組み合わせる必要がある場合には、AlN が選択されることがよくあります。
酸化ベリリウム
酸化ベリリウムも高い熱伝導率と電気絶縁性を備えていますが、加工中にベリリウムを含む粉塵が危険であるため、その使用には厳密な管理が必要です。 したがって、アプリケーション要件と製造の安全条件を慎重に検討する必要があります。
AlNベースのソリューション
AlN は、設計者がコンパクトなセラミック構造において熱伝導、電気絶縁、低熱膨張、および化学的安定性の強力なバランスを必要とする場合に特に役立ちます。
したがって、最も有用な比較はアプリケーション固有です。 主な要件が中程度の熱負荷での電気絶縁である場合、いくつかのセラミックが適している可能性があります。 熱密度が上昇し、熱抵抗が主要な設計問題になると、熱伝導率がはるかに重要視される可能性があります。 シリコンへの直接接合が関係する場合、熱膨張の関係がもう 1 つの重要な要素になります。
エンジニアは材料をどのように指定する必要がありますか?
有用なセラミック仕様では、単に材料の名前を指定するのではなく、完全な性能要件を説明する必要があります。 これにより、生産中の曖昧さが軽減され、サプライヤー間の比較がより有意義なものになります。
熱要件から始める
デバイスの最大電力、予想される発熱、許容温度、熱経路、インターフェイスの材質、冷却構成を定義します。 支配的な抵抗が別の界面にある場合、高導電率グレードでも熱の問題を解決できない可能性があります。
電気要件を定義する
電圧、周波数、絶縁距離、絶縁耐力、漏れ要件、および環境条件を記載する必要があります。 RF アプリケーションの場合、目的の周波数での誘電率と誘電損失も考慮する必要があります。
機械的要件と寸法要件を定義する
厚さ、長さ、幅、平面度、平行度、穴の形状、エッジ形状、表面粗さ、寸法公差を指定します。 これらの要因は、アセンブリの信頼性と熱接触の両方に影響を与える可能性があります。
処理と表面の要件を定義する
コンポーネントが金属化、ろう付け、接着、はんだ付け、または多層アセンブリに統合される場合、セラミックグレードが最終決定される前に、それらの下流プロセスに連絡する必要があります。 表面状態とメタライゼーションの適合性は、バルク材料の特性と同じくらい重要です。
| 仕様カテゴリ | 定義すべき主要な項目 | エンジニアリングに関する典型的な質問 |
|---|---|---|
| 材料 | グレード、純度、密度、添加剤系 | 意図した熱的および電気的条件を満たす材料グレードはどれですか? |
| 熱 | 導電率、動作温度、熱サイクル | アセンブリ全体の主な熱抵抗はどこにありますか? |
| 電気 | 抵抗率、誘電率、誘電損失、破壊要件 | 実際の電圧や周波数ではどの程度の絶縁性能が必要ですか？ |
| ジオメトリ | 長さ、幅、厚さ、穴、スロット、半径 | 回避可能な応力集中を生じさせずに、形状を一貫して製造できるか? |
| 表面 | 粗さ、平坦度、メタライゼーションの適合性 | セラミックは次の層とどのように接触するのでしょうか? |
| 品質 | 検査箇所、試験方法、公差、書類 | 実稼働レベルでの検証が必要な特性はどれですか? |
材料特性と完成部品の仕様を区別することも重要です。 熱伝導率は試験片から報告される場合がありますが、製造部品には独自の寸法、表面状態、製造履歴があります。 強力なエンジニアリング仕様は、実験室の特性をデバイスで使用される実際のコンポーネントに結び付けます。
生産前に確認すべきことは何ですか?
- 最終的なセラミックグレードと目標熱伝導率
- 電気絶縁および誘電要件
- 仕上がり寸法と公差等級
- 表面仕上げ、平坦度、エッジの要件
- メタライゼーション、接合、ろう付け、または接着条件
- 動作温度と熱サイクル条件
- 検査方法と合格基準
明確な仕様により、セラミックメーカーと設計チームは同じエンジニアリング目標について話し合うことができます。 また、問題の原因が材料の選択、形状、加工、接合、またはシステムレベルの熱設計にあるのかどうかを特定することも容易になります。
制御された熱輸送と電気的絶縁を必要とする用途には、窒化アルミニウムセラミックス従来の単機能材料では再現が困難な特性を実用的に組み合わせることができます。
パフォーマンスを最大化するのに役立つ設計原則は何ですか?
優れたセラミック設計は、材料名ではなく、熱的および電気的なアーキテクチャから始まります。 最も信頼性の高い結果は、熱、電流、機械的負荷、温度変化がアセンブリ内でどのように相互作用するかを理解することによって得られます。
熱経路を直接保つ
熱源とヒートシンク間の不要な層を削減します。 材料の界面が追加されるたびに、接触抵抗、接合のばらつき、または熱インピーダンスが増加する可能性があります。 セラミックの厚さは、熱経路の効率を維持しながら、絶縁および機械的要件に従って選択する必要があります。
不必要な幾何学的応力を回避する
セラミックは圧縮には強いですが、引張応力や突然の幾何学的変化には比較的敏感です。 丸い角、適切な穴の配置、適切な壁の厚さ、および制御された取り付け荷重により、コンポーネントの信頼性が向上します。
基板だけでなくインターフェースも設計する
熱性能は接触品質に大きく依存します。 高導電性セラミックは、接着不良、ボイド、凹凸のある表面、不適切な圧力、または低導電性の界面層によって損なわれる可能性があります。 したがって、表面の平坦度と接合状態は熱設計の一部として扱う必要があります。
サーマルサイクリングを計画する
1 回の高温イベントに耐えたコンポーネントでも、繰り返しサイクルを行った後でも故障する可能性があります。 信頼性テストでは、実際の温度範囲、加熱速度、冷却速度、滞留時間、および動作時に予想される機械的制約を反映する必要があります。
よくある質問
窒化アルミニウムは何に使われますか?
窒化アルミニウムは、エンジニアが効率的な熱伝達とともに電気絶縁を必要とする場合に使用されます。 一般的なアプリケーションには、パワー半導体基板、LED パッケージ、レーザーおよび光電子パッケージ、半導体機器コンポーネント、RF アセンブリ、特殊な熱構造が含まれます。
窒化アルミニウムがパワーエレクトロニクスに適しているのはなぜですか?
パワー エレクトロニクスは集中した熱を発生しますが、電気的な絶縁も必要とします。 窒化アルミニウムは熱伝導性の絶縁プラットフォームを提供し、導電性基板を使用せずにアクティブデバイスから冷却構造への熱の移動を支援します。
窒化アルミニウムの熱膨張はシリコンとどのように比較されますか?
その熱膨張係数はシリコンの熱膨張係数に比較的近いです。 この互換性により、大幅に異なる速度で膨張する材料の組み合わせと比較して、半導体パッケージの熱膨張の不一致を軽減できます。
窒化アルミニウムには導電性がありますか?
緻密な窒化アルミニウムは、電気抵抗率が高い電気絶縁体です。 これは、導電回路が支持構造から電気的に絶縁されたままでありながら、熱を効率的に移動させる必要がある電子基板における主な利点の 1 つです。
窒化アルミニウムグレードはどの程度の熱伝導率を達成できますか?
典型的な高密度グレードは、およそ 140 ～ 230 W/m・K の範囲内に収まりますが、特定の商用グレードは異なる場合があります。 熱伝導率は純度、微細構造、密度、添加剤、加工条件、試験方法に依存するため、設計計算にはグレード固有の仕様を使用する必要があります。
窒化アルミニウムの熱伝導率を下げることができるものは何ですか?
多孔性、不純物関連の欠陥、不適切な二次相、微細構造の散乱により、熱輸送が低下する可能性があります。 したがって、粉末の品質、酸素制御、焼結条件、および緻密化が重要な製造要素となります。
材料をカスタム形状に機械加工できますか?
はい。 高密度セラミック部品は、適切な特殊な機械加工方法を使用して、カスタムのプレート、穴、スロット、段、その他の形状に加工できます。 材料は硬くて脆いため、形状と公差の要件を機械加工能力とともに考慮する必要があります。
カスタムセラミックコンポーネントには何を指定する必要がありますか?
通常、完全な仕様には、材料グレード、熱伝導率、電気的要件、寸法、公差、平坦度、表面仕上げ、穴またはその他の特徴、動作温度、熱サイクル条件、メタライゼーションまたは接合の要件、および検査基準が含まれます。
重要な特性は熱伝導率だけですか?
いいえ。 熱伝導率は、電気絶縁、誘電特性、熱膨張、機械的強度、破壊挙動、耐薬品性、寸法公差、表面状態、および下流の組立プロセスとの適合性とともに考慮する必要があります。
エンジニアリングに関する重要なポイント
電力密度、動作温度、パッケージングの複雑さが増すにつれて、高度なセラミックの選択がより重要になります。 多くの場合、エンジニアリング上の中心的な課題は、単に熱を除去することではなく、電気的絶縁を維持し、機械的ストレスを制御しながら熱を除去することです。
- 熱伝導率が高いと、アクティブデバイスから冷却構造までの熱経路を短縮できます。
- 高い電気抵抗率は、絶縁された電源および電子構造をサポートします。
- シリコンに近い CTE は、半導体アセンブリの熱機械的ミスマッチの管理に役立ちます。
- 純度、密度、添加剤、微細構造は、最終的な材料の性能に大きな影響を与えます。
- 表面仕上げ、平坦度、形状、および接合方法によって、実際のアセンブリのパフォーマンスが決まります。
- 動作条件に高温、急速な熱サイクル、高電圧、または要求の厳しい化学環境が含まれる場合、アプリケーション固有のテストが不可欠です。
放熱基板、半導体装置部品、電子パッケージ、または精密セラミック構造を設計するエンジニア向け。窒化アルミニウムセラミックス熱伝導率と電気絶縁性が同じコンポーネント内で連携して機能する必要がある場合、評価に値します。
材料の選択は、常に実際の動作条件、アセンブリ構成、グレード固有の技術データに基づいて最終的に決定する必要があります。
