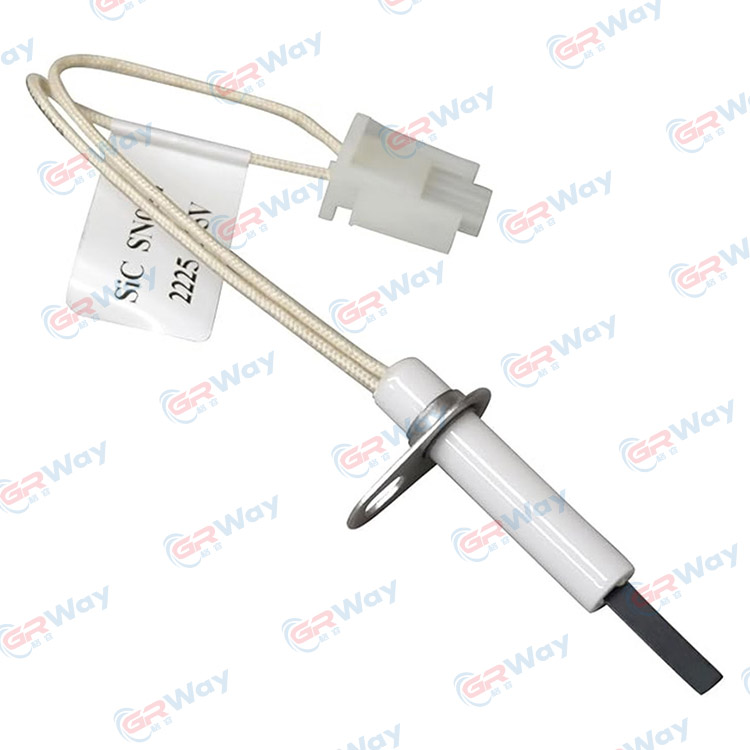

半導体セラミックの紹介

半導体化測定を通じて、セラミックは半導体粒と断熱（または半導体）粒界を持ち、強い界面障壁やその他の半導体特性を示します。

セラミックの半導体化には、強制還元方法とドナードーピング法（原子価電子制御法とも呼ばれます）の2つの主要な方法があります。どちらの方法も、セラミックの結晶のイオン空孔などの欠陥を形成し、それによって多数の導電性電子を提供し、セラミックの粒子を特定のタイプ（通常はn型）半導体にします。これらの粒子間の中間層は、絶縁層または別のタイプ（p型）半導体層です。

多くの種類があります半導体セラミック、半導体セラミックの穀物の特性を使用して作成されたさまざまな負の温度係数サーミスタを含む。半導体コンデンサ、ZnOバリスタ、BATIO3正の温度係数サーミスタ、粒界の特性を使用して作成されたCDS/CU2S太陽電池。およびさまざまなセラミック吸湿性抵抗器と、表面特性を使用して作られたガス敏感な抵抗器。表2に、センサー用の典型的な半導体セラミックを示します。

CDS/CU2S光電気セラミックは、断熱粒境界層の特性を使用する上記の表に記載されている半導体セラミックとは異なります。彼らは、N型CDとp型Cu2s粒界層の間のPNヘテロ接合の太陽光発電効果を使用します。それらで作られたセラミック太陽電池は、無人ステーションの電源として、また電子機器の光電子カップリングデバイスとして使用できます。
