はんだ付け発熱体を選択する際に最も重要な要素は何ですか?

を選択するはんだ付け発熱体ワット数だけでコンポーネントを選択するのではなく、実際のはんだ付けプロセスを理解することから始まります。必要な接合温度、ワークピースのサイズ、熱負荷、供給電圧、物理的寸法、感知方法、および動作サイクルはすべて、加熱コアの適合性に影響します。考慮された選択プロセスは、機器設計者が互換性のあるコンポーネントを特定し、測定可能な性能要件を確立し、組み立て中や使用中に避けられる問題を防ぐのに役立ちます。

このガイドでは、アプリケーション要件の定義、セラミック構造の評価、電気的および機械的仕様の比較、温度制御の評価、統合前のコンポーネントの検証方法について説明します。また、一般的な選択エラー、検査手順、交換と互換性に関する実際的な質問についても説明します。

目次

以下のトピックを選択すると、関連するセクションに直接ジャンプします。

  1. 最初にはんだ付けアプリケーションを定義する
  2. 実際の熱要件を決定する
  3. 電圧、抵抗、電力を一致させる
  4. セラミックの材料と構造を評価する
  5. 寸法と電気接続の確認
  6. 温度の検知と制御を検討する
  7. 推測なしで仕様を比較
  8. 統合前にパフォーマンスを検証する
  9. よくある選択ミスを回避する
  10. よくある質問
  11. 最終的な技術チェックリスト

1. 最初にはんだ付けアプリケーションを定義します

最初に決定するのは、どのヒーターを購入するかではなく、完成したツールが何を達成する必要があるかです。 2 つのはんだ付けツールは、まったく異なる目的を果たしながら、セラミック加熱技術を使用する場合があります。あるものは微細な電子接続を処理することができますが、別のものはより大きな端子または導体に熱を伝達する必要があります。したがって、それらの熱要求、チップ構造、および制御要件は大幅に異なる可能性があります。

ワークと接合部の特性を特定する

まず、接合される材料、接合部のおおよそのサイズ、接触領域の形状、ワークピースが吸収する熱量を文書化します。小さな銅パッドと大きな金属端子では、作業チップから同じ割合で熱を除去することはできません。

ワークピースの厚さと熱伝導率は特に重要です。熱を急速に伝導する材料の場合は、小さな熱的に隔離された接続に使用されるものとは異なる回復プロファイルのツールが必要になる場合があります。熱の発生だけではエネルギーがどの程度効果的にジョイントに到達するかを決定できないため、ヒーターは意図した先端形状と並行して評価する必要があります。

意図した動作サイクルを説明する

装置が断続的に動作するか、長時間にわたって繰り返しはんだ付け作業を行うかを考慮してください。予想される起動頻度、通常の加熱時間、冷却間隔、および周囲条件を記録します。これらの詳細は、設計が急速なウォームアップ、持続的な作業中の温度安定性、またはワークピースとの繰り返し接触後の回復を優先する必要があるかどうかを確立するのに役立ちます。

  • ワークの材質とジョイントサイズの範囲を定義します。
  • はんだ付けツールの種類とその使用環境を特定します。
  • 工具がどのくらいの頻度で加熱、冷却され、再び動作に戻るかを推定します。
  • 必要な温度制御方法と許容可能な温度変動を指定します。
  • コンポーネントのサイズ、重量、絶縁、またはリード線の配線に関する制限を記録します。

明確なアプリケーション概要により、その後の電気的および機械的チェックに実用的な目的が与えられます。これがないと、コンポーネントは公称定格に一致していても、完成したツールでのパフォーマンスが低下する可能性があります。

2. 実際の必要熱量を決定する

温度要件では、ヒーター、作業チップ、はんだ接合部を区別する必要があります。これらの場所は温度条件が異なるため、それらの温度を同一として扱うべきではありません。

ヒーターは熱エネルギーを生成し、こて先はそのエネルギーを伝達し、接合部はワークピースやはんだと相互作用しながら熱エネルギーを受け取ります。熱は周囲のコンポーネントや環境にも失われます。結果として生じる接合部の温度は、個別のヒーターの仕様ではなく、システム全体に依存します。

必要な設定値をコンポーネントの制限値から分離する

制御設定値は、機器が指定された測定点で維持することを意図した温度を表します。ヒーターの許容動作温度によって、別の制限が定義されます。セラミック焼結などの製造プロセスにはさらに別の温度範囲が含まれるため、完成したコンポーネントの動作限界を推測するために使用すべきではありません。

通常の動作範囲、必要な最大動作条件、および温度を測定する必要がある場所を指定します。また、用途に軽い接触時の安定した温度が必要か、熱を集中させる接合後の迅速な回復が必要か、あるいはその両方が必要かどうかも判断します。

状況に応じた熱応答を評価する

ウォームアップ時間は、アセンブリが指定された開始条件から定義された温度に到達するまでにかかる時間を測定します。回復時間は、動作中にチップが熱を失った後の温度の反応を表します。これらは関連していますが、異なるパフォーマンス指標です。

たとえば、ヒーターはワークピースが存在しない場合はすぐに設定値に到達しますが、大きな金属端子に接触すると大幅な温度低下が発生します。この動作は、不適切な最大温度定格ではなく、熱負荷、チップの設計、接触品質、または制御応答を反映している可能性があります。

選択原則:既知の測定点および代表的な作業負荷における必要な温度を定義します。テスト条件を除いた温度の数値だけでは、完全なはんだ付けシステムを比較するのに十分ではありません。

熱容量と熱伝達の両方を考慮する

コンポーネントの温度を上げるのに必要なエネルギーは、その質量と材料特性に部分的に依存します。一般に、より大きなチップまたはホルダーは、同等の材料で作られたより小さな部品よりも、同じ温度変化に達するためにより多くのエネルギーを必要とします。

ただし、コンポーネントのサイズを小さくするだけでは、パフォーマンスの向上が保証されるわけではありません。設計では、有効な熱をジョイントに伝達し、適切な機械的強度を維持し、意図した動作サイクルをサポートする必要があります。ヒーターと関連するチップを調整された熱アセンブリとして選択します。

3. 電圧、抵抗、電力を一致させる

電気的互換性は基本的な要件です。定格電圧、公称抵抗、電力、配線配置、電力制御方法などを合わせて考慮する必要があります。不一致があると、不十分な加熱、過剰な電流、異常な温度挙動、または接続されたコンポーネントの損傷が発生する可能性があります。

電気関係を理解する

単純化された抵抗負荷の場合、電力は P = V²/R として表すことができます。ここで、P はワット単位の電力、V はボルト単位の電圧、R はオーム単位の抵抗です。電流は、同じ単純化された条件下で I = V/R として表すことができます。

これらの関係は、抵抗と予想電力に関係なく電圧を変更できない理由を示しています。ヒーターに意図された定格とは異なる電圧が供給されると、その電気入力が設計の条件から外れる可能性があります。

実際のアセンブリには、温度依存の抵抗、電子制御、スイッチング回路、配線損失、その他の要因が含まれる場合があります。方程式は、コンポーネントの正確な仕様や工具メーカーの設計制限の代わりとしてではなく、基本的なエンジニアリング チェックとして使用してください。

意図した電源アーキテクチャを確認してください

主電源で動作するはんだ付けツールと電池で動作するツールでは、電圧の制約と電力供給特性が異なる場合があります。電子温度調整機能を備えたステーションでは、単純な電動工具とは異なる方法でヒーターを制御することもできます。

電源の通常の電圧範囲、利用可能な電力、接続配置、および調整方法を確認してください。バッテリー駆動の設計の場合、バッテリーが放電するときの動作電圧を考慮し、加熱システムが意図した電気範囲内で機能できることを確認します。

パルス幅変調などのスイッチング方式を使用する場合は、実際の駆動回路でヒータを評価してください。定常電圧から計算された公称電力は、あらゆる制御条件下で供給される有効電力を直接表すものではない場合があります。

公称ワット数以上の評価をする

定格電力は、潜在的なコンポーネントを選別するのに役立ちますが、ウォームアップ性能、熱回復、または互換性を独立して確立するものではありません。同様の公称電力を持つ 2 つのヒーターは、形状、材料構造、熱結合、および周囲のアセンブリの違いにより、動作が異なる場合があります。

仕様を比較するには、抵抗の許容差、許容される電気的変動、接続の詳細、絶縁要件、およびメーカーが定義する関連制限も確認してください。選択した部品は、完全なツールの動作条件を満たしている必要があります。

4. セラミックスの材料と構造の評価

セラミック加熱技術は、一体化された抵抗加熱構造をサポートしながらセラミック本体が電気絶縁を提供できるため、コンパクトな加熱アセンブリに使用されます。最終的な動作は、材料の組成、加熱層の設計、製造プロセス、寸法、完成したコンポーネントの品質によって異なります。

アルミナセラミックの構造を理解する

アルミナ、または酸化アルミニウム (Al₂O₃) は、多くの電熱部品に使用されています。その電気絶縁性と熱特性により、さまざまなコンパクトな暖房設計に適しています。完成部品の正確な特性は、セラミックの組成、加工条件、形状、構造によって異なります。

1 つの製造アプローチでは、セラミック材料上に導電性抵抗パターンを配置し、制御された高温焼結プロセスを通じて層を統合します。この構造により、加熱回路と断熱体をコンパクトなアセンブリに組み合わせることができます。

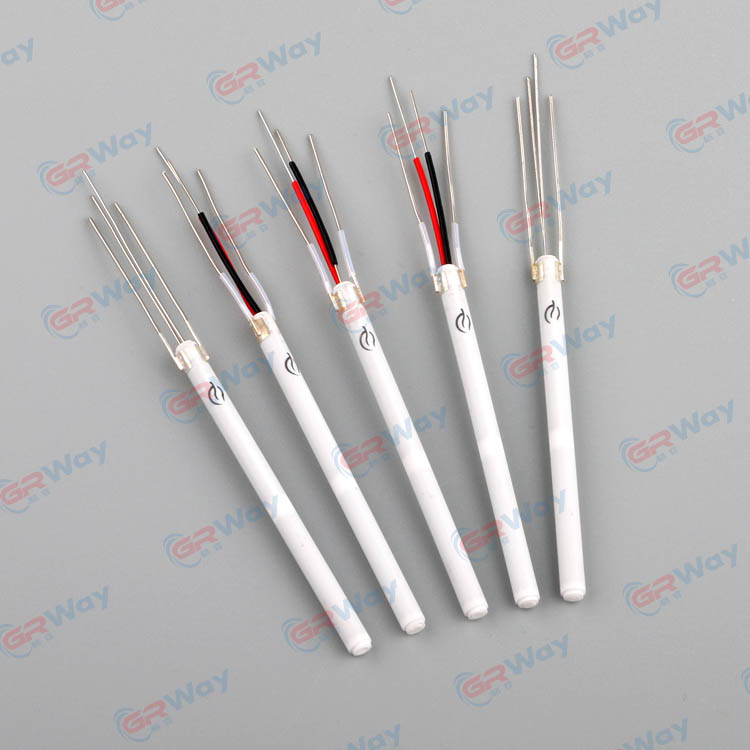

このセラミック ヒーター シリーズに関連する製品情報では、主材料として 95% アルミナが特定されており、高温焼結によって一体化された印刷加熱層について説明されています。また、ヒーター表面は 30 秒以内に最高 800°C に達する可能性があるとも記載されています。この数値は、設計または承認要件として使用する前に、特定のモデルとその測定条件に照らしてチェックする必要があります。

発熱層と断熱材を一緒に検討する

抵抗層は重要な電気特性と発熱特性を決定します。そのパターン、寸法、セラミック本体との関係は、抵抗と熱分布に影響します。一方、絶縁構造は完成したアプリケーションの電気要件を満たさなければなりません。

材料の選択だけでは、特定のコンポーネントが適切であることは証明されません。セラミックのグレード、構造、および製造プロセスは、予想される動作温度、電気的ストレス、熱サイクル、および機械的設置条件に対して評価する必要があります。

熱的ストレスと機械的ストレスを考慮する

セラミック材料は有用な高温性能を提供できますが、衝撃、曲げ、集中的な機械的負荷に対して弱い場合があります。したがって、設置時や動作中にヒーターに不必要なストレスがかからないように設計する必要があります。

加熱と冷却を繰り返すと、アセンブリに影響を与える可能性があります。セラミック本体、抵抗層、接続部、ホルダー、および周囲の金属部品は、温度変化に対して異なる反応を示す場合があります。それらを組み合わせた設計は、耐用年数に関する未検証の仮定に依存することなく、意図した動作サイクルに対応する必要があります。

製品の背景、材料情報、メーカーが定めた範囲については、次のサイトをご覧ください。グリーンウェイ®.

5. 寸法と電気接続の確認

物理的な適合性は、電気的な適合性と同じくらい重要です。必要な電圧と抵抗を満たしていても、ハンドル、チップアセンブリ、または周囲のホルダー内にしっかりと収まらない場合は、ヒーターが不適切である可能性があります。

完全なメカニカルインターフェースをチェックする

セラミック本体の長さと直径、挿入深さ、端の形状、リードの出口位置、絶縁スリーブ、および保持配置を確認してください。全体の外形寸法だけでなく、位置合わせや接触を決める部分も測定してください。

ヒーターは過度な力や不要な動きをせずに取り付ける必要があるため、クリアランスは重要です。取り付けが厳しすぎると機械的ストレスが生じる可能性があり、インターフェースが緩すぎると熱接触が低下したり、使用中にコンポーネントがずれたりする可能性があります。

リード線と接続箇所の点検

リードの材質、長さ、配線、終端方法、および絶縁は、ツールの電気設計に適合する必要があります。リード線は、過度の張力、急激な曲げ、または許容温度範囲外の表面との接触を避けて、接続点に到達する必要があります。

複数の電気回路が存在する場合は、電源接続とセンサー接続を区別してください。同様に見える部品が同じ配線構成を共有していると仮定するのではなく、関連する図面と照らし合わせてピンの配置を確認してください。

作動チップとの界面を確認する

ホルダーとチップの配置により、熱がワークピースに到達する物理的な経路が提供されます。接触状態、挿入深さ、表面状態、コンポーネントの位置合わせは、熱抵抗に影響を与える可能性があります。

交換の場合は、可能な限り元の部品番号と技術図面を比較してください。外観が似ていても、同等の抵抗、センサーの動作、絶縁、または機械的なフィットは確立されません。寸法が一致しているだけでは、交換の十分な根拠にはなりません。

6. 温度の検知と制御を考慮する

制御システムは、動作条件の変化に応じて電力をどのように調整するかを決定します。ツールが閉ループ制御を使用する場合、コントローラーは温度信号に基づいて加熱が必要かどうかを判断します。

センサーと制御回路を一致させる

センシング技術が異なれば、電気特性も異なります。熱電対、抵抗ベースのセンサー、その他の温度感知コンポーネントは、自動的には交換できません。コントローラーは、選択したセンサーを正しく認識し、意図した温度範囲全体でその信号を解釈する必要があります。

センシングがヒーターに統合されているのか、それとも別のコンポーネントによって提供されているのかを確認します。センサーの種類、接続配置、動作範囲、およびアセンブリに指定されている位置を確認してください。センサーの特性が温度によって変化する場合、コントローラーがその関係を解釈するように設計されていることを確認してください。

センサーの位置の影響を理解する

センサーによって報告される温度は、作業チップまたははんだ接合部の温度とは異なる場合があります。これは、熱がアセンブリ内を伝わるのに時間がかかり、場所が異なれば反応速度も異なる可能性があるために起こります。

センサーが作業面から遠くに配置されていると、突然の熱負荷に対する反応が遅くなる場合があります。したがって、チップの温度が一時的に低下しても、測定値は設定値付近に留まる可能性があります。ツール全体をテストして、そのセンサーがアプリケーションにとって重要な温度をどの程度正確に表しているかを理解する必要があります。

保護と障害対応を確認してください

温度調整は、定義された電気的および熱的制限内で動作する必要があります。実際の設計レビューでは、センサーの切断、異常な読み取り、停電、または過熱に対して機器がどのように反応するかを考慮する必要があります。関連する保護対策は、工具の設計とその適用される安全要件によって異なります。

不適切な加熱動作を補うために熱保護機能をバイパスしないでください。故障の原因を調査し、センサーと制御回路を検証し、必要な検査が完了した後にのみ装置を稼働に戻してください。

7. 推測せずに仕様を比較する

有用な比較シートは、確認された仕様と未定義のままの値を区別する必要があります。これにより、類似した製品名や外形寸法が同等の性能を意味すると考えることなく、代替モデルの評価が容易になります。

評価項目 記録する情報 検証理由
応用 ツールの種類、ワーク、代表的なジョイントサイズ、動作サイクル 実際の熱需要を確立します。
電気定格 定格電圧、公称電力、抵抗、許容差 電源や駆動回路との適合性を確認します。
温度範囲 必要な設定値、許容動作範囲、測定点 アプリケーション要件をコンポーネント制限から分離します。
熱応答 ウォームアップ時間、回復動作、定義されたテスト条件 意味のあるパフォーマンス比較をサポートします。
機械的寸法 長さ、直径、端部形状、挿入深さ、公差 部品が意図したアセンブリに適合することを確認します。
接続 リード線の配置、電線の種類、結線、絶縁 統合エラーや不適切な配線変更を削減します。
センシングと制御 センサーの種類、センサーの位置、コントローラーの互換性 正確な温度フィードバックと調整をサポートします。
品質検証 検査基準、試験方法、合格限界値 適合性を評価する方法を定義します。

実際の定格、寸法公差、およびテスト限界は、検討中の特定のモデルの技術文書で確認する必要があります。

同等の動作条件を評価する

2 つのコンポーネントの比較は、それらの結果が一貫した条件下で測定された場合にのみ役立ちます。開始温度、電源、コントローラーの設定、先端の形状、センサーの位置、適用される熱負荷はすべて結果に影響を与える可能性があります。

たとえば、試験方法で有効な根拠が確立されていない限り、セラミック表面でのウォームアップ測定を加工先端での測定と直接比較すべきではありません。同様に、無負荷温度試験では、ワークピースと繰り返し接触した場合の回復を完全に説明することはできません。

最初のスクリーニングには公開された仕様を使用し、その後、定義された検証手順を適用して実際のアプリケーションへの適合性を確認します。

8. 統合前のパフォーマンスの検証

コンポーネントの製造使用が承認される前に、その電気的、機械的、および熱的動作が設計要件を満たしていることを確認してください。正確な手順は機器によって異なりますが、構造化された評価は、仕様の不一致と組み立ての問題を区別するのに役立ちます。

  1. ドキュメントを確認してください。コンポーネントの識別、電気定格、寸法、接続、温度制限、センサーの詳細を確認します。
  2. 身体状態を検査します。目に見える亀裂、絶縁体の損傷、リード線の曲がり、汚れ、または取り付けや安全性に影響を与える可能性のあるその他の欠陥がないか確認してください。
  3. 電気的導通を確認してください:指定された測定方法を使用して、加熱回路と関連する接続を確認します。結果をモデルの定格抵抗および許容誤差と比較します。
  4. 組み立て後のフィット感を確認します。位置合わせ、保持、クリアランス、リード線の配線、ヒーターと周囲のコンポーネント間の意図した接触を確認します。
  5. 制御された加熱テストを実施します。承認された電源、制御設定、センサー配置、および温度測定方法を使用してください。
  6. 意図したワークロードを評価します。熱がワークピースに伝達された後の回復を含む、代表的なはんだ付け作業中の温度挙動を測定します。
  7. 結果を文書化します。テスト条件、測定値、観察された動作、および定義された合格基準への準拠を記録します。

再現可能な測定方法を使用する

温度測定値は、機器のタイプ、プローブの配置、接触圧力、応答時間によって異なります。コンポーネントを比較する前に、一貫した方法を確立してください。測定器が選択されていない場合は、テストに必要な測定範囲、精度、応答特性を決定します。

電気的チェックも関連手順に従う必要があります。抵抗の測定値は温度や測定条件によって異なる場合があるため、コンポーネントは正しい基準条件に照らして評価する必要があります。

ヒーターの欠陥とシステムの問題を区別する

組み立てられたツールが必要な温度に達しない場合は、コアに問題があると自動的に判断するのではなく、加熱回路全体を検査してください。考えられる原因としては、不適切な電源、緩い接続、不一致のセンサー、不適切なコントローラー設定、不良な熱接触、または不適切なチップなどがあります。

この診断アプローチは、実際の問題を特定するのに役立ち、システム内の他の場所に障害がある場合に互換性のあるコンポーネントの交換を回避します。

9. よくある選択ミスを避ける

電力定格だけで選ぶ

電力は仕様の一部にすぎません。コンポーネントの公称ワット数は十分であっても、チップ、サーマル インターフェイス、またはコントローラーが不適切なため、必要な動作を実現できない場合があります。熱応答と完全なシステム構成および電気定格を比較します。

ヒーター温度とこて先温度を混同する

ヒーターの表面温度は、作業チップの温度と必ずしも同じではなく、また、はんだ接合部の温度とも必ずしも同じではありません。記載された温度に関連する測定場所と動作条件を常に特定してください。

同様のモデルが互換性があると仮定すると、

さまざまなツール モデルのコンポーネントは、抵抗、リード線構成、センサー特性、電力要件、または絶縁が異なるにもかかわらず、同様の形状をしている場合があります。交換の際は仕様をご確認ください。

熱接触を無視する

接触不良のホルダーまたはチップアセンブリ内にヒーターを配置すると、ヒーターの動作が異なる場合があります。電気システムに変更を加える前に、インターフェース、挿入深さ、位置合わせ、および組み立て公差を検査してください。

動作電圧を変更して弱い加熱を補う

設計を確認せずに供給電圧を上げると、過度の電気的および熱的ストレスがかかる可能性があります。動作条件を変更する前に、定格電源、回路接続、制御応答、熱伝達経路を調査してください。

テスト条件なしで仕様を受け入れる

開始条件、測定ポイント、供給条件、およびテスト方法が分からない限り、温度またはウォームアップに関する主張を解釈するのは困難です。関連するモデル固有の詳細を尋ね、完成したツールの測定可能な許容基準を確立します。

10. よくある質問

はんだ付けツールに適したヒーターを選択するにはどのような情報が必要ですか?

まず、ツールのモデルまたは組立図、定格供給電圧、電力要件、加熱抵抗、物理的寸法、リード線の配置、センサーのタイプ、および必要な動作範囲から始めます。ワークピースと一般的な動作サイクルに関する情報は、熱挙動が意図した用途に適しているかどうかを確認するのに役立ちます。

高出力のヒーターが常に良い選択肢なのでしょうか?

いいえ。定格電力が高いほど加熱能力は大きくなりますが、温度の安定性や回復性が向上することは保証されません。電源、制御回路、熱インターフェース、チップの形状、作業負荷はすべてヒーターと互換性がある必要があります。ワット数の最大化ではなく、必要な性能に応じて選択してください。

なぜ定格電圧と抵抗の両方が重要なのでしょうか?

電圧と抵抗は、定義された条件下での抵抗回路の電流と電力を決定します。不一致があると、加熱が不十分になったり、過度の電気的ストレスが発生したりする可能性があります。どちらの値も、コンポーネントのマニュアルと実際の電力制御構成と照合して確認する必要があります。

セラミック加熱構造は何を提供しますか?

セラミック加熱構造は、コンパクトな設計で抵抗層と電気絶縁体を組み合わせることができます。実際の熱応答、断熱性能、機械的耐久性は、材料、構造、製造プロセス、完成したアセンブリによって異なります。これらの特性は、特定のコンポーネントについて検証する必要があります。

交換用ヒーターは寸法だけで選定できますか?

いいえ。寸法は機械的な取り付けの一部のみを確立します。電圧、抵抗、電力、センサーの互換性、リード線構成、絶縁要件、および動作限界も一致する必要があります。コンポーネントのドキュメントを確認し、目的のアセンブリでのパフォーマンスを確認してください。

異なるモデル間でウォームアップ時間をどのように比較すればよいですか?

同じ開始温度、供給条件、測定場所、コントローラー設定、および定義された目標温度を使用します。また、記載されている時間がヒーターの表面、先端、または別の点を指しているかどうかも確認してください。意味のある比較を行うには、一貫した条件が不可欠です。

はんだ付け温度が不安定になる原因は何ですか?

考えられる原因としては、不安定な電力供給、接続の損傷、センサーの問題、互換性のない制御設定、熱接触不良、ワークロードに不適切なチップなどが挙げられます。ヒーター自体が故障していると判断する前に、アセンブリ全体を検査し、再現可能な条件でテストしてください。

入ってくる加熱コンポーネントの品質はどのようにチェックできますか?

識別、目に見える状態、寸法、電気的特性、接続、および該当する絶縁要件を含む文書化された合格基準に従ってください。必要に応じて、互換性のあるアセンブリで制御された機能テストを実施します。適合性を一貫して評価できるように、テスト条件と結果を記録します。

最高温度が高いということは、ヒーターが適切であることを証明しているのでしょうか?

いいえ、最大温度は設計パラメータの 1 つにすぎません。意図した動作範囲、温度制御方法、熱回復、物理的適合性、電気的要件、および安全限界も考慮する必要があります。コンポーネントは、実際のツールやはんだ付けプロセスのニーズを満たさなければなりません。

11. 最終技術チェックリスト

適切な加熱コンポーネントは、はんだ付けプロセス、電源システム、機械アセンブリ、および温度制御装置の要件を同時に満たす必要があります。機器の開発または交換のコンポーネントを確認する前に、この最終チェックリストを使用してください。

  • アプリケーションと予想される熱負荷は明確に定義されています。
  • 必要な動作温度と測定場所が指定されています。
  • 定格電圧、抵抗、電力、制御方式に互換性があります。
  • セラミックの構造と動作限界は、意図した条件に適合します。
  • コンポーネントの寸法、保持方法、絶縁体、リード線の位置はアセンブリと一致します。
  • センサーとコントローラーは、温度フィードバックが使用される場合に互換性があります。
  • ウォームアップ、温度安定性、および回復は、適切なテスト条件を使用して評価されています。
  • 検査および合格基準は、再現可能な検証のために文書化されています。

慎重に選択するには、加熱コンポーネントが完全なはんだ付けツールとどのように相互作用するかを理解する必要があります。健全な決定では、単一の仕様に依存するのではなく、アプリケーションの熱需要、電気的制限、セラミック構造、機械的インターフェイス、制御システム、および測定可能な性能要件を考慮します。
