産業機器用のセラミック加熱プレートを選択する際に何を考慮する必要がありますか?

1. 実際の加熱要件から始める

発熱体を選択する前に、発熱体が実行する必要がある熱タスクを定義します。小さな金属ツールを温めるように設計されたコンポーネントは、水を加熱したり、実験室の温度を維持したり、広い表面を温めたりするために使用されるコンポーネントとは非常に異なる要件に直面する場合があります。意図した用途によって、必要な加熱領域、入力電力、温度範囲、応答時間、および機械的配置が決まります。

発熱体の温度と作業面で必要な温度を区別すると便利です。熱はターゲットに到達する前に接触界面、ハウジング、液体、空隙、またはその他の材料を通過する必要があるため、これらの値は大幅に異なる場合があります。

動作プロファイルを定義する

通常の動作サイクル中に機器がどのように使用されるかを説明します。連続動作、短い加熱サイクルの繰り返し、断続的な起動、および頻繁なコールドスタートは、要素とその周囲の構造にさまざまな要求を課します。予想される周囲温度と利用可能な冷却も、最終的な動作条件に影響します。

• 目標温度:ヒーターの最大定格のみに依存するのではなく、ワークピース、流体、または接触面で必要な温度を特定します。
• ウォームアップ要件:システムがコールド スタートから動作範囲に到達するまでの時間を確立します。
• デューティサイクル:サイクル間の一時停止を含む、加熱期間の期間と頻度を記録します。
• 熱負荷:加熱される物体の質量、熱損失、および温める必要がある流入物質を考慮してください。
• 物理的な制限:利用可能な設置スペース、許容重量、電源、および取り付け配置を定義します。

これらの要件は、設計を比較するための実用的な基盤を提供します。これらがなければ、最高温度や定格ワット数が高いだけでは、加熱コンポーネントが用途に適しているかどうかを判断できません。

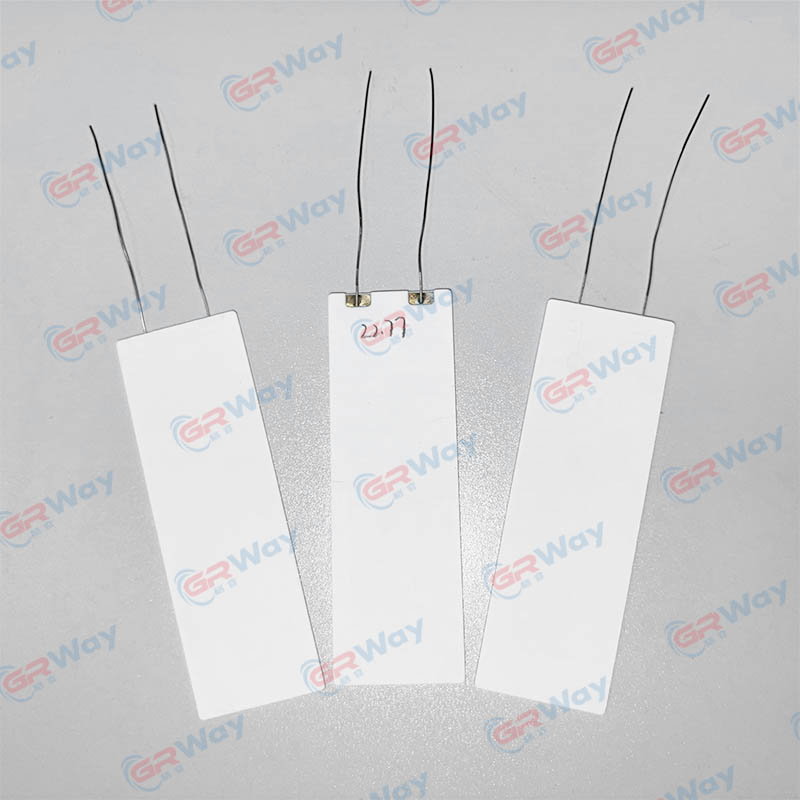

セラミック発熱部品の仕組み

一般的なセラミック加熱アセンブリは、電気抵抗素子とセラミック本体または基板を組み合わせています。電流が抵抗材料を通過すると、電気エネルギーが熱に変換されます。結果として生じる熱は、コンポーネントを通って周囲の構造または目的のターゲットに伝わります。

実際の構造は設計によって異なります。一部の製品はセラミック基板と統合された印刷抵抗パターンを使用していますが、他のセラミック ヒーター アーキテクチャでは異なる抵抗材料または素子の配置が使用されています。特定のモデルについては、材料の組み合わせ、製造プロセス、および意図された動作条件を確認する必要があります。

抵抗素子が発熱する

抵抗素子は加熱機能の中心です。その電気抵抗、形状、接続配置は、熱の生成と分布に影響を与えます。抵抗パターンの局所的な違いにより、アクティブな表面全体に温度変動が生じる可能性があるため、素子のレイアウトは全体の電力定格と同じくらい重要です。

セラミック構造が素子をサポート

セラミック基板は抵抗構造を意図した構成に保持し、コンポーネントの熱的および電気的動作に寄与します。たとえば、アルミナベースの設計では、有用な熱特性と電気絶縁性を組み合わせることができます。ただし、セラミックの組成と構造は製品によって異なるため、あるグレードの特性が自動的に別のグレードに割り当てられるべきではありません。

熱は対象物に伝わる必要がある

要素が十分な熱を生成する場合でも、熱接触が不十分な場合、システムの応答が遅くなったり、温度が不均一になったりする可能性があります。発熱体からターゲットまでの経路には、セラミック本体、取り付け界面、中間層、および加熱対象物自体が含まれます。

このため、セラミック加熱プレート完全な熱アセンブリの一部として考慮する必要があります。表面接触、該当する場合のクランプ圧力、周囲の絶縁、隣接する部品からの熱放散はすべて、システムの実際の性能に影響を与えます。

3. 材料とその熱特性を評価する

材料の選択は、熱伝導率、電気絶縁性、機械的強度、熱膨張、および意図された動作環境に対する耐性に影響を与えます。正しい選択は、単一の見出しの仕様ではなく、アプリケーションに必要なプロパティのバランスによって決まります。

アルミナセラミック

アルミナ、または酸化アルミニウムは、多くのセラミック発熱部品に使用されています。正確なアルミナ含有量と配合はグレードによって異なります。入手可能なマイクロヒーターの設計の中には、95% アルミナセラミックボディを指定しているものもあります。これは、ヒーターごとに材料組成を想定するのではなく、関連する製品仕様に照らして材料組成をチェックする必要がある理由を示しています。

アルミナベースの部品の場合、重要な考慮事項には、熱伝導率、機械的条件、熱膨張、寸法の一貫性、意図した条件下での電気絶縁などが含まれます。これらの特性は、加熱動作と完成したアセンブリへの統合の両方に影響します。

抵抗材料と基板構造

抵抗素子とセラミック基板は異なる機能を果たします。製品ページには、特定の製造プロセスにおけるタングステンまたはモリブデンマンガンベースの導電性ペーストが記載されている場合がありますが、その情報は、すべてのセラミックヒーターが同じ導体または構造方法を使用していることを証明するものではありません。

設計を評価する際には、抵抗材料、基板構成、接続方法、製作配置などを具体的なモデルデータで確認してください。これらの詳細は、動作限界や、素子とその意図された回路および機械的ハウジングとの互換性に影響を与える可能性があります。

マテリアル データは常に、関連するプロパティのセットとして解釈される必要があります。有用な熱伝導率を備えたセラミックであっても注意深い機械的サポートが必要な場合がありますが、優れた電気絶縁性があっても適切な回路保護やアセンブリレベルのテストの必要性がなくなるわけではありません。

4. 寸法と形状を機器に合わせる

加熱コンポーネントの形状によって、加熱コンポーネントが製品内にどのように適合するか、またそのアクティブ領域が目的のターゲットにどのように接触するかが決まります。プレート、リング、ディスク、正方形、長方形の形状は特定の製品ファミリーで利用できる場合がありますが、利用可能な寸法と形状は検討中のモデルで確認する必要があります。

活性領域と熱分布

プレートが大きいほど熱はより広い領域に広がりますが、表面が大きいと自動的に均一な温度が保証されるわけではありません。外形寸法が適切に見えても、抵抗素子の位置、取り付け配置、および局所的な熱損失により、高温ゾーンと低温ゾーンが生じる可能性があります。

どの領域を加熱する必要があるか、また熱負荷が集中する場所を特定します。ターゲットの形状が不均一である場合、または数点のみで接触している場合は、プレート全体を同様に活性な表面として扱うのではなく、結果として得られる温度プロファイルを評価します。

厚さ、クリアランス、取り付けポイント

厚さは、コンポーネントのパッケージング、熱質量、熱伝達経路に影響します。取り付け配置は、セラミック本体の寸法と動作中の周囲の材料の膨張に対応する必要があります。隙間が狭いと組み立てに問題が生じる可能性があり、一方、過度の隙間は直接伝導が必要な場合の熱接触を低下させる可能性があります。

周囲のハウジングやアセンブリが完成する前に、寸法と公差を文書化する必要があります。寸法図がある場合は、取り付け穴、接触面、接続位置、電気絶縁に利用できるスペースを確認するのに特に役立ちます。

機械的な互換性を確認する

セラミック材料は、適切な荷重条件下では強力ですが、集中した応力、衝撃、または不均一なクランプに対して脆弱になる可能性があります。したがって、支持面は意図した取り付け方法に適合する必要があります。高温下で優れた性能を発揮するという理由だけで、コンポーネントが曲げや取り付け荷重に耐えられると想定することは避けてください。

検討すべきパフォーマンスパラメータ

製品仕様は、機器に対して確立された要件と比較するときに役立ちます。それぞれのパラメータはパフォーマンスの異なる側面を表すため、いくつかのパラメータを一緒に検討する必要があります。

使用温度と最高温度

通常の動作温度と最高動作温度は互換性がありません。コンポーネントには、すべての設置における継続的な動作状態を表すことを意図したものではない、明示された上限がある場合があります。ヒートシンク、周囲温度、取り付け、電源入力、熱負荷は、実際に達成可能な温度に影響を与える可能性があります。

たとえば、一部の公開されたマイクロヒーター仕様では、通常の動作温度は 200 °C、最大動作温度は 500 °C と指定されています。これらの値は特定の製品仕様を説明するものであり、すべてのセラミック ヒーターの普遍的な定格として扱うべきではありません。

ウォームアップ時間と熱応答

ウォームアップ時間は、ヒーターの熱質量、利用可能な電力、接触状態、熱損失、ターゲットの質量によって異なります。短いサイクルで動作する機器では迅速な応答が重要になる場合がありますが、安定した温度を維持するように設計されたシステムでは安定性と熱分布がより重視される場合があります。

定格電圧、電力、抵抗

電気的パラメータは、目的の電源および制御回路と一致する必要があります。定格電圧と定格電力は、素子抵抗、配線、コネクタ、保護装置と合わせて検討してください。残りの電気設計をチェックせずに、電力定格が十分に高いと思われるだけでコンポーネントを選択することはできません。

断熱性と温度均一性

電気絶縁は、予想される温度および環境条件下で適切な状態を維持する必要があります。同時に、表面温度分布が用途に適している必要があります。必要な平均温度に達するヒーターでも、局所的なホットスポットがワークピースに損傷を与える場合、または低温領域によりプロセスが目標に到達できない場合には、依然として不適切な可能性があります。

6. さまざまな業界にわたるアプリケーション

セラミックベースのヒーターは、小型家庭用電化製品から産業用および実験用システムに至るまで、さまざまな機器で使用されています。正しい構成は、熱タスク、環境条件、接点配置、および各アプリケーションの電気要件によって異なります。

小型家庭用およびパーソナルケア用品

ヘアスタイリング器具、コンパクトな給湯器、アイロンなどの製品には、限られたスペースに収まる加熱コンポーネントが必要です。ウォームアップ時間、表面温度、絶縁、周囲の部品との接触は、設計上の重要な考慮事項です。完成した器具には、その用途に応じた適切な温度調節と保護措置も必要です。

産業用工具および加工装置

工業用ヒーターは、はんだ付けツール、シール装置、特殊な加熱アセンブリ、または局所的な熱入力を必要とするその他のプロセスに使用されます。必要な動作サイクルと目標温度はアプリケーションによって異なります。したがって、エンジニアは、使用目的の一般的な説明のみに依存するのではなく、実際のツールの形状でコンポーネントを評価する必要があります。

実験室および分析機器

コンパクトな加熱アセンブリは、スペースが限られており、再現可能な熱条件が重要な機器に役立ちます。実験室での用途では、温度の安定性、局所的な均一性、化学的適合性、ヒーターと隣接するセンサーまたは精密部品との間の相互作用に注意を払う必要がある場合があります。

医療機器およびその他の特殊機器

一部の温度制御デバイスは、流体、表面、または内部アセンブリを温めるためにコンパクトな加熱コンポーネントを使用します。このようなアプリケーションでは、許容温度変動、電気的絶縁、材料の適合性、適用される規制要件など、デバイス設計全体を慎重に評価する必要があります。一般的なヒーターの仕様だけでは、規制された用途への適合性は確立されません。

• 家電製品:コンパクトな構造、繰り返し可能な加熱、およびアプライアンスの保護制御との統合に重点を置きます。
• 産業用ツール:デューティサイクル、目標温度、動作環境への耐性、実装の安定性を重視します。
• 実験器具:温度測定、再現性、近くの敏感なコンポーネントとの相互作用に焦点を当てます。
• 特殊な機器:アプリケーション固有の検証、追跡可能な要件、および関連する安全義務に焦点を当てます。

暖房システムがコンパクトな形式で局所的な熱を必要とする場合、セラミック加熱プレート他の加熱技術と併せて評価する価値があるかもしれません。最終的な決定は、アプリケーション リストだけではなく、目的のアセンブリで検証された仕様とパフォーマンスに依存する必要があります。

7. 実用的な選択チェックリスト

構造化された選択プロセスにより、エンジニアは発熱体と機器間の不一致を回避できます。次の手順は、初期の設計レビュー中および候補コンポーネントを比較するときに使用できます。

1. 熱目標を文書化します。作業面に必要な温度、許容される変化、およびウォームアップに使用できる時間を定義します。
2. 熱負荷を推定します。ターゲットの質量、周囲への熱損失、接触状態、加熱される材料の変化を考慮します。
3. 物理的な封筒を確認します。利用可能な長さ、幅、厚さ、取り付けポイント、コネクタの位置、およびクリアランス要件を記録します。
4. 電気設計を一致させます。供給電圧、電力、抵抗、接続配置、スイッチング、および必要な回路保護を確認します。
5. 材料データを確認してください。セラミックのグレード、熱特性、絶縁要件、動作環境との適合性を確認してください。
6. デューティサイクルを定義します。加熱時間、頻度、冷却​​期間、および予想される周囲条件の変化を指定します。
7. 温度測定を計画します。温度を測定する場所と、センサーの読み取り値がターゲットの温度にどのように関係するかを特定します。
8. 完全なアセンブリを検証します。意図したハウジング、取り付け方法、ターゲット材料、および制御戦略を使用して加熱コンポーネントをテストします。

製品を比較するには、共通の一連の動作条件を使用します。 2 つのヒーターは、寸法が似ている、または最大温度が公表されているというだけの理由で同等であるとみなすべきではありません。電気的構成、熱応答、設置要件は異なる場合があります。

設置と温度制御

正しく設置することは暖房性能の重要な部分です。適切なコンポーネントであっても、その取り付け面、電気接続、センサーの位置、または熱伝達経路が意図した設計と異なる場合、一貫性のない結果が生じる可能性があります。

適切な機械的サポートを提供する

取り付け配置は、意図しない集中荷重を生じさせずにセラミック本体をサポートする必要があります。接触面の平面度、留め具の位置、ヒーターと周囲のハウジングとの寸法関係を確認してください。設計が直接の熱接触に依存している場合は、インターフェースが製造元の設置ガイダンスと一致していることを確認してください。

熱膨張を考慮する

加熱と冷却により、セラミック部品および隣接する材料の寸法が変化します。熱膨張の違いにより、フィット感に影響が出たり、界面に応力が生じたりする可能性があります。機械的配置は、繰り返しの加熱と冷却を含む、意図された動作範囲全体にわたってこれらの変化を考慮する必要があります。

ターゲットを中心とした制御戦略を設計する

温度コントローラー、センサー、スイッチングデバイス、および保護回路は、必要な規制レベルと機器に関連する危険に応じて選択する必要があります。センサーの配置は特に重要です。発熱体に近いセンサーは、実際のワークピースや加熱された流体を測定するセンサーとは異なる反応を示す可能性があります。

セラミック部品が自動的に安全な温度または一定の温度を維持するとは考えないでください。特定の設計文書で別段の定めがない限り、温度制御と過熱保護はシステムレベルのエンジニアリング要件として扱ってください。

電気的および環境的保護を検証する

電気接続、絶縁距離、ケーブル定格、エンクロージャ、保護装置は、意図した電圧、温度、環境に適している必要があります。湿気、導電性汚染、振動、プロセス材料への曝露により、追加の要件が発生する可能性があります。完成したアセンブリは、想定された条件下で評価する必要があります。

システム統合の際には、セラミック加熱プレート実際のセンサーの位置、取り付け配置、熱負荷を使用して評価する必要があります。これにより、コンポーネントを個別にテストするよりも、パフォーマンスをより有意義に把握できます。

9. 設計と統合のよくある間違い

加熱の問題の多くは、製品仕様と設置された動作条件の不一致によって発生します。頻繁に起こる設計ミスを早期にレビューすることは、組み立てやテスト中のパフォーマンスの問題を防ぐのに役立ちます。

最高温度だけで選ぶ

最大温度定格は、ウォームアップ動作、温度安定性、またはターゲットに到達する熱量を表すものではありません。動作範囲とテスト条件を、電力、形状、熱伝達の要件とともに確認します。

接触抵抗無視

小さな隙間や不均一な接触により、熱伝達が制限され、局所的な温度差が生じる可能性があります。特にアセンブリが対流や放射ではなく伝導に依存している場合は、取り付けインターフェイスとターゲット表面を確認してください。

不適切な制御センサーの位置を使用する

作業面が冷たすぎるとき、または局所領域が熱くなりすぎるときに、センサーが許容温度を示すことがあります。プロセスにとってどの温度が重要であるかを判断し、それに応じてセンサーを配置して検証します。

周囲条件の影響を無視する

エアフロー、エンクロージャ温度、冷却、または熱負荷の変化により、動作点が変化する可能性があります。公開テスト環境で観察されたパフォーマンスは、完成したマシン内部のパフォーマンスを表していない可能性があります。

すべてのセラミックグレードが同じように動作すると仮定すると、

材料構成、要素設計、製造プロセス、寸法、接続配置はモデルによって異なります。表面的に類似した製品からデータを転送するのではなく、適切な仕様を使用してください。

• 目標温度とヒーター温度の区別を確認してください。
• 意図したデューティサイクルでの動作限界を確認してください。
• 電気的要件と機械的許容差の両方を確認してください。
• 最終組み立て後に温度分布を検証します。
• 異常な状態と必要な保護対応を文書化します。

10. テスト、メンテナンス、および耐用年数

テストでは、暖房システムが実際に使用される構成の要件を満たしているかどうかを判断する必要があります。評価には、ウォームアップ時間、定常状態の温度、温度分布、電気的動作、絶縁性能、および繰り返し動作サイクルが含まれる場合があります。

現実的な条件下でパフォーマンスを測定する

意図した電源、ターゲット材料、取り付け配置、エンクロージャ、および制御設定を使用してください。初期条件を記録し、プロセスにとって重要な場所の温度を測定します。温度の均一性が重要な場合、単一の測定点では、局所的なホットスポットまたは低温領域を特定するには不十分な場合があります。

繰り返される動作サイクルを評価する

加熱と冷却を繰り返すと、短いデモンストレーションでは現れない変化が明らかになることがあります。アプリケーションに応じて、評価には繰り返し起動、定常動作、シャットダウン、冷却が含まれる場合があります。サイクル テストは、記載された要件と特定の製品の許容動作条件を反映する必要があります。

周囲のアセンブリを検査する

メンテナンスでは、ヒーター、その接続、取り付け構造、センサー、および制御装置を考慮する必要があります。検査手順はデバイスとその動作環境によって異なりますが、目に見える損傷、接続の緩み、汚染、熱接触の変化、異常な過熱の証拠の確認が含まれる場合があります。

メンテナンス間隔は、機器のリスク評価と関連する製品ガイダンスに従う必要があります。温度応答が変化する場合は、加熱コンポーネントのみが原因であると仮定するのではなく、熱システム全体を調査してください。

パフォーマンスは最終的に検証された動作データによって判断される必要があります。実験室の設定で急速に加熱する設計は、設置後に異なる動作をする可能性がありますが、目標温度に達するシステムでも均一性、制御応答、または機械的信頼性の向上が必要な場合があります。

11. よくある質問

エンジニアリングに関する最終的な考慮事項

信頼性の高いヒーターを選択するには、電気的、熱的、機械的要件を総合的に考慮する必要があります。材料組成はコンポーネントの動作の一部を確立し、要素の設計、寸法、取り付け条件、および温度制御は取り付け後のコンポーネントの動作を決定します。

産業機器にとって最も有用な仕様は、製品の特性と意図された動作条件を明確に結び付けるものです。設計を最終決定する前に、定格制限を確認し、設置要件を確認し、反復可能なテストを通じて完成したシステムを評価します。

実際には、セラミック加熱プレートは完全な加熱システムの一部として評価される必要があります。それらの適合性は、測定された性能、文書化された材料特性、および取り付けられる機器との互換性によって決まります。
