窒化アルミニウムセラミックスハイパワーエレクトロニクス用?
電子機器が小型化、高速化、高密度化するにつれて、熱管理はますます困難になっています。基板材料は、電気絶縁性、寸法安定性、機械的信頼性を維持しながら、熱を効率的に移動させる必要があります。この組み合わせにより、窒化アルミニウムベースのセラミックがパワーモジュール、半導体機器、RF システム、LED パッケージ、その他の要求の厳しい電子アセンブリにおいて注目を集め続けています。
資料の実践的な見方
窒化アルミニウムは、熱伝導性、電気絶縁性、低熱膨張、耐食性、および厳しい動作条件下での安定性の組み合わせで評価されている高性能工業用セラミックです。これらの特性により、従来のアルミナでは十分な熱性能が得られない場合や、金属製ヒート スプレッダでは必要な誘電体絶縁が得られない場合に特に役立ちます。ただし、適切な材料の選択は、熱伝導率だけでは決まりません。純度、気孔率、粒子構造、厚さ、表面仕上げ、メタライゼーション方法、熱サイクル、雰囲気、およびアセンブリ設計はすべて実際の性能に影響を与える可能性があります。
有用な工学的アプローチは、熱源から始めて、必要な電気的絶縁を定義し、熱経路をマッピングしてから、セラミック本体とその界面を 1 つのシステムとして評価することです。この方法は、機械的応力、接合の制限、または環境への曝露を見落としながら、単一の見出し仕様に基づいて材料を選択することを避けるのに役立ちます。
目次
セクションを選択すると、そのセクションに直接ジャンプします。
このセラミックは従来のテクニカルセラミックと何が違うのでしょうか?
窒化アルミニウムは高度な窒化物セラミックの一種に属しますが、その工学的価値は硬度や耐熱性のみに基づいているわけではありません。その主な魅力は、有用な熱輸送と電気絶縁性の組み合わせです。高出力電子アセンブリでは、この組み合わせにより、電気的にアクティブな構造を導電性金属表面に直接配置することなく、熱経路を簡素化できます。
従来のアルミナ セラミックは、優れた絶縁性、確立された加工方法、化学的安定性、および幅広い産業上の利用可能性を備えているため、広く使用されています。ただし、その熱伝導率は一般に、高性能窒化アルミニウムグレードの熱伝導率よりもはるかに低くなります。熱密度が増加すると、すべての熱インターフェースによってアクティブ コンポーネントと最終ヒート シンクの間に抵抗が追加されるため、その差が重要になる可能性があります。
窒化アルミニウムの熱膨張係数も、シリコンやいくつかの半導体材料の熱膨張係数に比較的近いです。これによって熱応力が排除されるわけではありませんが、慎重に設計されたアセンブリにおける膨張の不一致を軽減するのに役立ちます。実際には、これは、はんだ接合部、金属化セラミック基板、半導体パッケージ、および繰り返しの加熱と冷却にさらされる構造に関係します。
熱伝達
緻密なグレードは、多くの一般的な絶縁セラミックよりも大幅に高い熱伝導率を提供し、熱が基板を通って横方向に、より冷たい界面に向かって移動するのを助けます。
誘電体絶縁
セラミック本体は電気絶縁を維持しながら、熱経路の一部として機能します。これはパワーエレクトロニクスや電気的に絶縁された取り付け構造において重要です。
熱膨張
比較的低い膨張係数は、半導体コンポーネントとの互換性をサポートし、温度によってより強く膨張する材料と比較して、動きの差を減らすことができます。
化学的安定性
この材料は多くの化学環境に耐えることができ、通常の熱暴露では容易に軟化しませんが、実際の使用限界は雰囲気、表面状態、純度、および温度履歴によって異なります。
もう 1 つの際立った特徴は、特性が微細構造に強く影響されることです。 2 つのセラミック体は、同じ公称組成を共有しながらも、粒径、酸素含有量、気孔率、不純物、焼結条件、および表面処理により異なる挙動を示すことがあります。そのため、エンジニアリング仕様書には、材料名だけに依存するのではなく、必要な特性範囲と試験方法を記述する必要があります。
電子アセンブリにおいて熱伝導率がそれほど重要なのはなぜですか?
半導体デバイス内で発生した熱は、ヒートシンク、コールド プレート、ハウジング、またはその他の冷却構造に到達する前に、いくつかの層を通過する必要があります。一般的なパスには、デバイス パッケージ、取り付け材料、メタライゼーション、セラミック基板、インターフェース層、およびヒート スプレッダが含まれます。 1 つの層が大きな熱抵抗を生み出すと、周囲の冷却システムが十分に大きいように見えても、スタック全体が温度制限を受ける可能性があります。
熱伝導率は多くの場合、1 メートルケルビンあたりのワット数で表されますが、数値だけではすべてがわかりません。厚さが重要です。面積が重要です。接触抵抗は重要です。セラミックと金属間の接合の質も重要です。熱伝導が強い薄いセラミック層は、同じ材料で作られたより厚い本体とは異なる挙動をする可能性があります。
単純化された 1 次元断面の場合、伝導熱流はフーリエの法則で説明できます。平坦な層の熱抵抗は、厚さを熱伝導率と断面積の積で割ったもので近似できます。この関係は、他の変数を制御したままにすると、より薄く、導電性の高いセラミックが温度上昇を低減できる理由をすぐに示します。
熱伝導率は温度や材料の純度によっても変化します。一部の高性能グレードは要求の厳しい熱拡散用途向けに設計されていますが、他の配合は製造性、誘電性能、機械的特性、または特定の処理ルートに合わせて最適化されています。したがって、生産コンポーネントでは、有用な仕様は、化学式に関連付けられた一般的な値ではなく、購入される実際のグレードと厚さの特性になります。
電気絶縁は設計アプローチをどのように変えるのでしょうか?
従来の金属で作られたヒート スプレッダは、熱の観点からは当然魅力的ですが、金属層は導電性です。多くのパワーおよび半導体アセンブリでは、熱経路と電気経路を独立して扱うことができません。設計者は、能動回路と取り付け構造の間に不要な電流が流れるのを防ぎながら、熱を外部に伝える材料を必要とする場合があります。
緻密なセラミックはこの分離機能を実行できます。その誘電特性により、コンポーネントを表面に実装または金属化することができ、その下にあるセラミックが絶縁を提供します。これは、高圧で動作する回路や、複数の電気ノードが共通の機械的サポートを共有するアセンブリで特に役立ちます。
絶縁耐力は電気的全体像の一部にすぎません
電気絶縁要件には通常、絶縁耐力以上のものが含まれます。表面漏れ、誘電損失、絶縁抵抗、沿面距離、汚染、湿度、およびメタライゼーション パターンの形状はすべて、性能に影響を与える可能性があります。優れた固有絶縁性を備えたセラミックであっても、表面が汚染されている場合、またはパッケージの形状によって不十分な漏れ経路が形成されている場合には、電気的問題が発生する可能性があります。
- セラミックの厚さを選択する前に、動作電圧と過渡条件を定義します。
- 室温だけでなく、実際の環境条件で絶縁抵抗を検討してください。
- 電気的動作はバルクセラミックを通してだけでなく界面でも発生するため、表面仕上げとメタライゼーション構造を考慮してください。
- アセンブリが高電圧で動作する場合は、エッジの形状、導体の間隔、および汚染の露出を確認してください。
- 機械的動作や界面応力によって表面状態が変化する可能性がある場合は、熱サイクル後に絶縁を検証します。
これが、高度なセラミック基板が単なる絶縁板ではなく機能部品として扱われることが多い理由の 1 つです。セラミック本体、金属層、取り付け材料、導体パターン、および取り付け面が連携して機能する必要があります。
エンジニアはどの材料特性を比較する必要がありますか?
電子アセンブリ用のセラミックの選択は、複数の特性を比較して行うのが最適です。優れた熱伝導率を備えたグレードでも、寸法公差、メタライゼーション要件、機械的負荷、または目的の接合プロセスを満たせない場合は、最適な選択ではない可能性があります。
| 財産 | なぜそれが重要なのか | 尋ねるべき質問 | 一般的な設計上の考慮事項 |
|---|---|---|---|
| 熱伝導率 | 熱がセラミック本体を通してどのように効率的に広がるかを制御します。 | 選択したグレード、厚さ、試験温度にはどのような値が適用されますか? | セラミック単体ではなく、サーマルスタック全体を比較してください。 |
| 熱膨張 | セラミックがシリコン、金属、またはその他の材料に接合されるときの応力に影響します。 | 拡張動作は隣接するレイヤーとどの程度一致していますか? | 加熱、冷却、はんだ付け、繰り返し運転時に重要です。 |
| 誘電性能 | 基板の絶縁機能を定義します。 | 絶縁抵抗、絶縁耐力、損失特性はどれくらい必要ですか? | 電圧、周波数、湿度、汚染、および形状を考慮します。 |
| 機械的強度 | 取り扱い、組み立て、取り付け、振動、熱衝撃に影響します。 | 部品にはどのような負荷と温度変化がかかりますか? | 機械的信頼性を硬さだけで判断しないでください。 |
| 表面仕上げ | メタライゼーション、接合、接触品質、寸法フィットに影響します。 | 粗さ、平面度、平行度、刃先の状態はどの程度必要ですか? | 測定方法と数値制限を指定します。 |
| 純度と微細構造 | 熱挙動、断熱性、強度、長期安定性に影響を与える可能性があります。 | 材料にはどのような純度レベルと処理ルートが適用されますか? | 生産の一貫性と名目上の構成を比較します。 |
これらの特性の中でも、熱伝導率は数値的に比較しやすいため、最も注目されることがよくあります。ただし、プロパティ間の相互作用から信頼性の問題が頻繁に発生します。たとえば、熱伝導が優れている場合でも、熱膨張の不一致により繰り返し応力が発生する可能性があります。同様に、技術的に平坦な表面であっても、粗さまたは清浄度が必要な範囲を超えている場合は、特定の接合プロセスには依然として適さない可能性があります。
実際のレッスンは簡単です。マテリアル データをリクエストする前にプロパティ階層を作成します。必須要件と好ましい特性を分離し、各重要な基準のテスト方法を特定し、完全なアセンブリの状況でセラミックを評価します。
どこでよく使われますか?
この材料は、同じ設計内で発熱、電気絶縁、およびコンパクトな構造が現れる場合に関係します。用途は、比較的単純な絶縁コンポーネントから高度な半導体パッケージや高温機器まで多岐にわたります。
パワー半導体基板
パワースイッチは導通時とスイッチング時に熱を発生します。電流密度とスイッチング周波数が上昇するにつれて、熱経路がより重要になります。セラミック基板は、能動回路と金属バッキングとの間に電気的絶縁を提供すると同時に、熱を冷却構造に向かって拡散させることができます。
LED およびソリッドステート照明構造
高出力 LED は電気入力の一部を熱に変換します。ジャンクション温度が過度に上昇すると、光出力、寿命、動作の安定性に影響が出る可能性があります。熱伝導性の絶縁基板は、回路機能と取り付け構造間の電気的分離を維持しながら、放出デバイスから熱を逃がすのに役立ちます。
RF および高周波エレクトロニクス
RF システムは、高い電力密度と厳しい電気要件を組み合わせることができます。包装材料は、予測可能な電気的動作を維持しながら熱を制御する必要があります。パッケージが温度変化にさらされる場合、または密接に統合されたコンポーネントが含まれる場合、低膨張および安定した誘電性能が貴重になります。

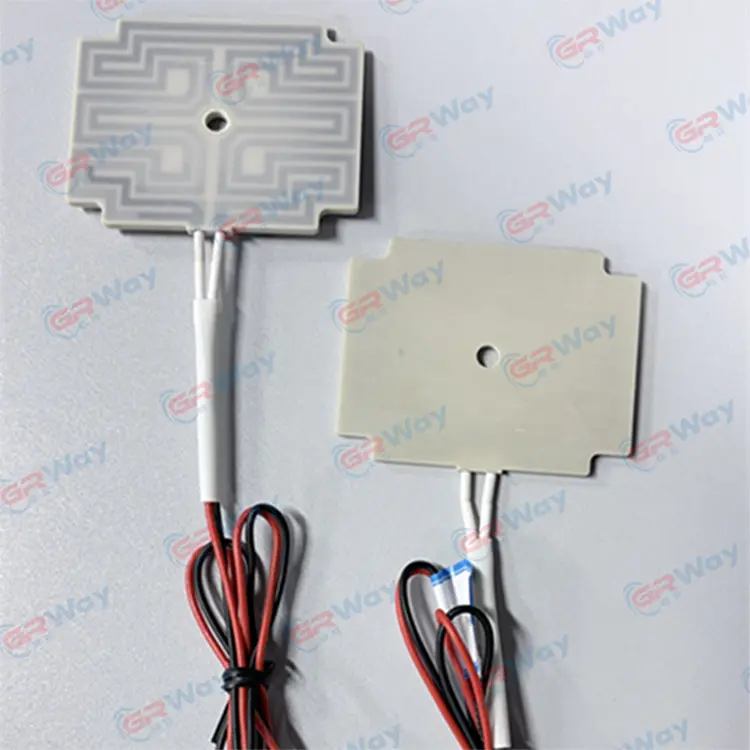

半導体処理装置
半導体製造で使用されるセラミック ヒーター構造およびサポート コンポーネントは、繰り返しの熱サイクル、制御された雰囲気、および厳しい寸法要件に遭遇する可能性があります。窒化アルミニウムは、1 つのセラミック プラットフォームで熱伝達と電気絶縁を組み合わせることができるため、このような環境にとって魅力的です。
高温センサーと特殊な電子ハードウェア
センサー、検査システム、および特殊な産業用電子機器は、ポリマー断熱材の使用が困難になる熱源の近くで動作する場合があります。セラミックは、選択された組成と雰囲気に応じて、多くの有機材料よりもはるかに広い温度範囲にわたって形状と電気絶縁性能を維持できます。
- パワーモジュールおよび絶縁回路基板
- 高出力 LED アセンブリと熱管理構造
- RF パワーコンポーネントとコンパクトな電子パッケージ
- 半導体ヒーター、サポート、プロセスハードウェア
- 高温電子機器と特殊センサー
熱経路はどのように設計すべきですか?
セラミック基板は、周囲のアセンブリがその熱特性を補完するように設計されている場合に最も効果的に機能します。目的は、単にデバイスとヒートシンクの間に高導電性セラミックを配置することではありません。フルパスでは、すべての段階で回避可能な抵抗を最小限に抑える必要があります。
熱源から始める
熱の発生場所と熱の集中度を定義します。小さな半導体ダイでは、全体の電力レベルが管理可能であるように見えても、深刻な局所的なホット スポットが発生する可能性があります。セラミックは、熱が次の界面に到達する前に、十分な領域全体に熱を分散させる必要があります。
インターフェースを制御する
サーマルインターフェース材料、はんだ層、ろう付け接合、および金属化表面により、セラミック本体の利点が部分的に相殺される抵抗が発生する可能性があります。したがって、過剰な厚さ、ボイド、不均一な接触、汚染、および不十分な濡れは、単なるアセンブリ欠陥ではなく、熱設計の問題として扱う必要があります。
厚さを慎重に評価する
セラミックの厚さを増やすと、一部の構造の機械的堅牢性が向上しますが、導電経路の長さも長くなります。厚さを薄くすると、理論的な厚さ方向の熱経路が改善される一方で、取り扱い、平坦度、機械的応力、および製造歩留まりに関連する新たな懸念が生じます。したがって、正しい厚さはシステムによって決定されます。
- 最も信頼できる動作条件下での発熱を推定します。
- アクティブコンポーネントと最終冷却構造の間のすべての熱層をマッピングします。
- バルク伝導と界面抵抗の寄与を個別に計算します。
- 平均温度だけを見るのではなく、セラミック全体の温度勾配を確認してください。
- 組み立てられた部品を現実的なデューティ サイクルと熱過渡状態で検証します。
この違いは、直接接合構造、メタライズ基板、セラミック ヒーター、および機械的サポート部品を比較する場合に特に重要になります。最終的な熱経路は形状、メタライゼーション被覆率、接合層、および冷却構造に依存するため、同じグレードのセラミックでも処理後に非常に異なる熱挙動を示す可能性があります。
最終パフォーマンスに影響を与える製造要因は何ですか?
セラミックの性能は粉末の準備から始まり、成形、焼結、機械加工、表面処理、メタライゼーション、検査、梱包まで続きます。すべての段階が最終部分に影響を与える可能性があります。紙の上では強そうに見える材料仕様でも、プロセス制御が弱いと一貫性のない結果が生じる可能性があります。
粉末の純度と組成
二次相や酸素関連の表面化学が熱輸送に影響を与える可能性があるため、窒化アルミニウムは不純物の影響を受けやすいです。高純度の出発原料と制御された処理は、一貫した特性を維持するのに役立ちますが、適切な純度レベルは、抽象的な品質ラベルとして扱うのではなく、意図した用途に適合させる必要があります。
焼結と緻密化
焼結段階は、最終的な密度と微細構造の中心となります。緻密化が不完全だと、熱伝導や機械的性能を妨げる細孔が生じる可能性があります。過度の粒子成長や不適切な添加剤によっても、熱的、機械的、電気的特性のバランスが変化する可能性があります。
加工と寸法管理
工業用セラミックは硬く、比較的脆いため、機械加工には適切な研磨プロセスとプロセス制御が必要です。セラミックが半導体パッケージまたは精密アセンブリと統合される場合、平坦度、厚さ、穴の直径、エッジの欠け、および平行度はすべて重要になる場合があります。
メタライゼーション
ベアセラミックの性能は電子基板の一部にすぎません。接合および電気構造に応じて、銅、モリブデン、タングステン、金、ニッケル、銀、またはその他の金属系が適用される場合があります。セラミックと金属の間の界面は、過度の亀裂、層間剥離、または疲労なしに熱サイクルに耐える必要があります。
- どのセラミックグレードが使用されているか、また製造時にどの特性範囲が管理されているかを尋ねてください。
- 熱伝導率が生産材料で測定されているか、実験室での理想的な処方で測定されているかを確認します。
- 寸法公差、平面度、表面粗さ、許容刃先状態を指定します。
- セラミックを接着、はんだ付け、ろう付け、またはワイヤ接続するときに、早い段階でメタライゼーション要件を定義します。
- 重要な電気的および機械的特性の検査方法を確認します。
生産コンポーネントを調達するエンジニアにとって、トレーサビリティとプロセスの一貫性は、最大の特性値と同じくらい重要です。安定した製造条件は、ロット間のばらつきを減らすのに役立ちます。これは、セラミック部品を熱的または電気的マージンが狭いシステムに組み立てる場合に重要です。
統合前に信頼性をどのように評価できますか?
信頼性テストは、サービス中に予想される実際の障害メカニズムを反映する必要があります。室温での 1 回の寸法検査では、数百回または数千回の温度変化後にセラミック基板がどのように動作するかを明らかにすることはできません。同様に、短時間の絶縁試験では、湿気や汚染下での長期的な絶縁挙動を把握できない可能性があります。
サーマルサイクリング
加熱と冷却を繰り返すと、セラミック、金属層、接合材料、取り付け構造に膨張と収縮が生じます。熱膨張係数が異なる場合、アセンブリは周期的な応力を受けます。重大度は、温度範囲、遷移速度、形状、接合部の厚さ、サイクル数によって異なります。
熱衝撃
熱衝撃では、急速な温度変化がより強調されます。セラミックは広い温度範囲に耐えることができますが、急な内部温度勾配によって局所的な応力が発生する可能性があるため、急激な変化にさらされると性能が異なります。
電気的耐久性
高電圧構造は、絶縁抵抗、絶縁耐力、漏れ、および環境調整後の挙動について評価する必要があります。エッジ効果とメタライゼーションの形状が最終製品に似ている場合は、必ずテスト構成に含める必要があります。
機械的な取り扱い
セラミックは圧縮には強いですが、引張応力、曲げ、エッジの損傷、表面の傷には比較的敏感です。したがって、梱包と取り扱いの手順が重要になります。研究所のテストに合格した部品であっても、エッジが欠けたり、機械加工中に隠れた表面の損傷が生じたりすると、組み立て中に故障する可能性があります。
環境暴露
最終的な用途に応じて、温度、湿度、腐食性ガス、真空、洗浄剤、プロセス雰囲気を考慮する必要があります。窒化物セラミックは厳しい環境でも優れた性能を発揮しますが、雰囲気や暴露時間を考慮せずに、どの材料にも普遍的な使用限界を割り当てるべきではありません。
グレードを選ぶ前に確認すべきことは何ですか?
エンジニアリング要件が構造化されたチェックリストとして記述されると、材料の選択がより効率的になります。好みのセラミックから始めて、それにシステムを適合させようとするのではなく、最初に動作条件を定義してから、適切なグレードを比較してください。
| 選択エリア | 何を定義するか | なぜそれが重要なのか |
|---|---|---|
| 熱要件 | 発熱量、温度範囲、許容温度上昇、熱経路、冷却方法。 | 導電性だけでセラミックスを選定することを防ぎます。 |
| 電気要件 | 電圧、周波数、絶縁抵抗、絶縁耐力、漏れ経路、表面状態。 | 実際の設計内でセラミックが電気絶縁体として機能することを保証します。 |
| 機械的要件 | 荷重、振動、取付力、刃先状態、寸法公差、熱応力。 | ひび割れや組み立てに関連した損傷を軽減します。 |
| 製造要件 | 厚さ、形状、穴、表面仕上げ、メタライズ、接合方法、検査基準など。 | 製造性と設計と製造間の一貫性が向上します。 |
| 環境 | 湿度、雰囲気、化学物質、真空、動作温度、および熱サイクルプロファイル。 | 長期的な安定性に影響を与える実際の使用条件を定義します。 |
強力な仕様では、保証された制限値と標準値を区別する必要もあります。 「標準」とは、定義されたテスト条件下で一般的に達成される可能性があることを示します。生産の受け入れ基準が自動的に確立されるわけではありません。特性が重要な場合には、必要な値、試験方法、測定方向、試験温度、および許容変動を明確に記載する必要があります。
同じ原理が寸法にも当てはまります。セラミックプレートは熱的に優れており、電気的にも適していますが、その平坦度、穴の位置、エッジの状態、または厚さのばらつきが組み立てプロセスと矛盾する場合は使用できません。したがって、コンポーネントが他の層と密接に相互作用する場合、精度は材料性能の一部となります。
最終仕様をどのように構成するか
- アプリケーションと動作環境
- 対象となる熱伝導率の範囲と測定条件
- 電気絶縁要件
- 必要な厚み、寸法、平面度、表面仕上げ
- 機械的負荷と熱サイクル条件
- メタライゼーションまたは接合の要件
- 検査方法と許容寸法ばらつき
明確な仕様により、設計エンジニア、材料エンジニア、製造チーム間のコミュニケーションが向上します。また、個別のマーケティング数値ではなく、同等の基準でさまざまなセラミックのオプションを比較することも容易になります。
優れた統合とは実際にはどのようなものでしょうか?
適切に設計されたセラミック コンポーネントは、可能な限り最良の方法でシステムに組み込まれます。つまり、熱を伝達し、電気的絶縁を維持し、寸法安定性を維持し、制限要因となることなく、予想される機械的および環境的条件に耐えます。
半導体ダイが金属化されたセラミック基板上に取り付けられているパワー エレクトロニクス アセンブリを考えてみましょう。設計者は、ダイでの発熱、セラミック全体に広がる熱、接合層を介した熱伝達、金属バッキングからの電気的絶縁、ダイ、セラミック、金属、はんだの間の膨張の不一致について同時に考慮する必要があります。他のレイヤーを考慮せずに 1 つのレイヤーを改善すると、ボトルネックが移動するだけになる可能性があります。
別の実用例としては、半導体プロセスで使用されるセラミックヒーターがあります。ここで、発熱はプロセスに十分均一である必要があり、電気絶縁は安定性を維持する必要があり、セラミックは繰り返しの加熱に耐える必要があり、形状は電極、取り付け機能、および制御された表面温度に対応する必要がある場合があります。したがって、材料の選択とヒーターの構造は密接に関係します。
エンジニアリングの目的は、必ずしも 1 つの特性を最大化することではありません。代わりに、定義された用途に対して、熱、電気、機械、寸法、および環境特性の適切な組み合わせを実現することが重要です。
このため、セラミックメーカーとの話し合いは、材料名だけではなく、動作条件や部品の要件から始める必要があります。図面、厚さ、熱デューティ サイクル、電圧、界面材料、メタライゼーション、および寸法公差は、セラミック ソリューションが技術的に適切かどうかを判断するために必要な情報を提供します。
エンジニアは技術データシートをどのように読むべきですか?
データシートは出発点として役立ちますが、考えられるすべての部品の普遍的な説明としてではなく、管理された測定文書として読む必要があります。試験方法、試験片の形状、密度、温度、測定方向、および各特性の定義を探します。
熱伝導率は材料の状態に特に影響されます。緻密で研磨されたテストピースで測定された高い値は、メタライゼーション、接合部、空隙、または局所的な形状を備えた製造アセンブリの有効な性能を表していない可能性があります。電気的特性は、測定周波数や環境条件にも依存します。
優れたデータシートレビューの背後にある典型的な質問
- リストされているプロパティは標準、最小、最大、または保証されていますか?
- どのような試験基準と測定方向が使用されましたか?
- テストは室温で行われましたか? それとも高温の動作温度で行われましたか?
- 記載されている密度は、対象のコンポーネントに使用される製造グレードに対応していますか?
- 寸法は完全な仕上げプロセスの前または後に報告されますか?
- 公表されている表面状態は、必要な接合またはメタライゼーションプロセスと一致していますか?
これらの質問をすることで、材料の選択が、単純な製品ラベルの比較ではなく、技術的な比較に変わります。これは、一見すると複数のセラミック ファミリが適切に見える場合に特に便利です。
アルミナは、確立された製造、優れた誘電挙動、耐摩耗性、および幅広い応用経験を兼ね備えているため、多くの電気絶縁セラミック部品にとって実用的な選択肢であり続けています。窒化アルミニウムは、電気絶縁が不可欠でありながら、実質的に優れた熱輸送が必要な場合に特に魅力的になります。選択は、1 つのプロパティからではなく、完全な仕様から行う必要があります。
この材料がより小型のエレクトロニクスに関連するのはなぜですか?
エレクトロニクスは、より多くの機能をより小さなスペースに配置し続けています。電力密度が高くなると、デバイス全体のサイズが縮小している場合でも、局所的な熱流束の管理が難しくなる可能性があります。同時に、設計者は、電気的絶縁、コンパクトなパッケージング、迅速な熱応答、および繰り返される温度変化に対する信頼性の高い性能をますます必要としています。
熱伝導性絶縁セラミックは、これらの制約のいくつかに同時に対処します。アクティブな電気構造を導電性取り付けフレームから分離しながら、コンパクトな基板を通して熱を拡散させることができます。この組み合わせは、より大型のヒートシンクやより厚い熱インターフェースを追加する余地がほとんどないアプリケーションでは貴重です。
先端セラミックスの将来の役割は、製造精度にもかかっています。電子アセンブリの薄型化と集積化が進むにつれて、平坦度、メタライゼーションの精度、表面品質、および制御された微細構造の重要性がますます高まっています。したがって、材料の性能と製造能力は、単純な材料データシートから見えるよりも密接に関係しています。
より高度な統合
コンパクトな基板は、あらゆる設計で個別の絶縁層と熱層を必要とせずに、電気絶縁と熱拡散を組み合わせることができます。
より優れた熱制御
効果的な横方向の熱拡散により、集中したホットスポットが軽減され、アクティブエリア全体のより安定した温度分布がサポートされます。
より正確なパッケージ
制御された厚さ、平坦度、メタライゼーション、および表面仕上げにより、高度なセラミック部品を要求の厳しい電子アセンブリに適合させることができます。
アプリケーションの柔軟性
グレードと加工ルートが正しく一致していれば、同じ材料ファミリーで基板、ヒーター構造、絶縁体、サポート、その他のコンポーネントをサポートできます。
よくある質問
電子セラミックとしての窒化アルミニウムの主な利点は何ですか?
その主な利点は、比較的高い熱伝導率と電気絶縁性の組み合わせです。これは、アクティブ回路を支持金属構造に電気的に接続することなく、電子アセンブリが効率的に熱を伝達する必要がある場合に役立ちます。
窒化アルミニウムは高温用途に適していますか?
要求の厳しい温度環境に適していますが、使用可能な温度範囲はセラミックのグレード、雰囲気、表面状態、熱サイクル、およびコンポーネントの設計によって異なります。したがって、高温性能は、単一の普遍的な温度数値ではなく、実際の動作環境に基づいて指定する必要があります。
アルミナと比べてどうですか？
どちらも電気絶縁性と優れた化学的安定性を提供します。主な違いは、適切なグレードの窒化アルミニウムが一般に大幅に優れた熱伝導率を提供することです。熱要件が中程度である場合、または確立された加工および機械的特性が用途によりよく適合する場合、アルミナは依然として適切である可能性があります。
セラミックをメタライズすることはできますか?
はい。目的の電気接続や接合方法に応じて、さまざまなメタライゼーション システムを使用できます。選択した金属システム、表面仕上げ、セラミックグレード、熱膨張挙動、および接合プロセスをすべて一緒に考慮する必要があります。
熱伝導率の値が高いほど、常にコンポーネントが優れていることを意味しますか?
いいえ、熱伝導率は 1 つの要素にすぎません。厚さ、平坦度、界面抵抗、機械的強度、誘電性能、熱膨張、メタライゼーション、形状、および製造の一貫性はすべて、完成したコンポーネントが適切に機能するかどうかを決定します。
テクニカルセラミック部品をリクエストする場合、どのような情報を提供する必要がありますか?
有用な情報には、アプリケーション、動作温度、電圧、熱負荷、寸法、厚さ、表面仕上げ、平坦度、穴または形状の要件、接合方法、メタライゼーションのニーズ、環境条件、予想される熱サイクルなどが含まれます。技術的な図面を使用すると、この情報を評価しやすくなります。
すべてのセラミック用途に同じグレードを使用できますか?
必ずしもそうとは限りません。熱管理用に最適化されたグレードは、ヒーター、断熱サポート、または精密構造コンポーネント用に選択されたグレードとは異なる特性を持つ場合があります。適切なグレードは、熱、電気、機械、寸法、環境要件のバランスによって決まります。
なぜセラミックの厚さと平坦性がそれほど重要なのでしょうか?
厚さは導電経路に直接影響しますが、平坦度は接触品質と組み立て時の機械的ストレスに影響します。良好なバルク熱特性を備えたセラミック基板であっても、過度の厚さまたは不十分な平坦性によって界面に重大なペナルティが生じると、パフォーマンスが低下する可能性があります。
材料は信頼性の高いエンジニアリング戦略のどこに適合しますか?
窒化アルミニウムセラミックスは、熱管理、電気絶縁、寸法制御、機械的信頼性を結び付ける機能工学材料として最もよく理解されています。その価値は、セラミックを絶縁されたプレートや基板としてではなく、完全な熱的および電気的アーキテクチャの一部として考慮したときに最も明確になります。
高出力エレクトロニクスの場合、重要な問題は、熱が活性領域からどれだけ速く離れることができるか、セラミックがその熱をどれだけ効果的に拡散するか、電気絶縁がどのように維持されるか、組み立て中および繰り返し動作中に材料がどのように動作するかです。半導体装置やヒーター構造では、温度均一性、寸法安定性、接合、環境適合性も同様に重要になる可能性があります。
最も信頼できる選択プロセスは、動作条件から始まり、測定可能な材料仕様で終わります。熱伝導率、膨張係数、誘電挙動、強度、密度、表面仕上げ、寸法、メタライゼーション、および環境への曝露を一緒に検討する必要があります。洗練されたデザインは再現可能な材料性能に依存するため、生産の一貫性も考慮する必要があります。
これらの要素が明確に定義されると、高度な窒化物セラミックは、要求の厳しい電子および産業用途向けに、コンパクトで熱管理され、電気的に絶縁されたアセンブリへの実用的なルートを提供できます。
